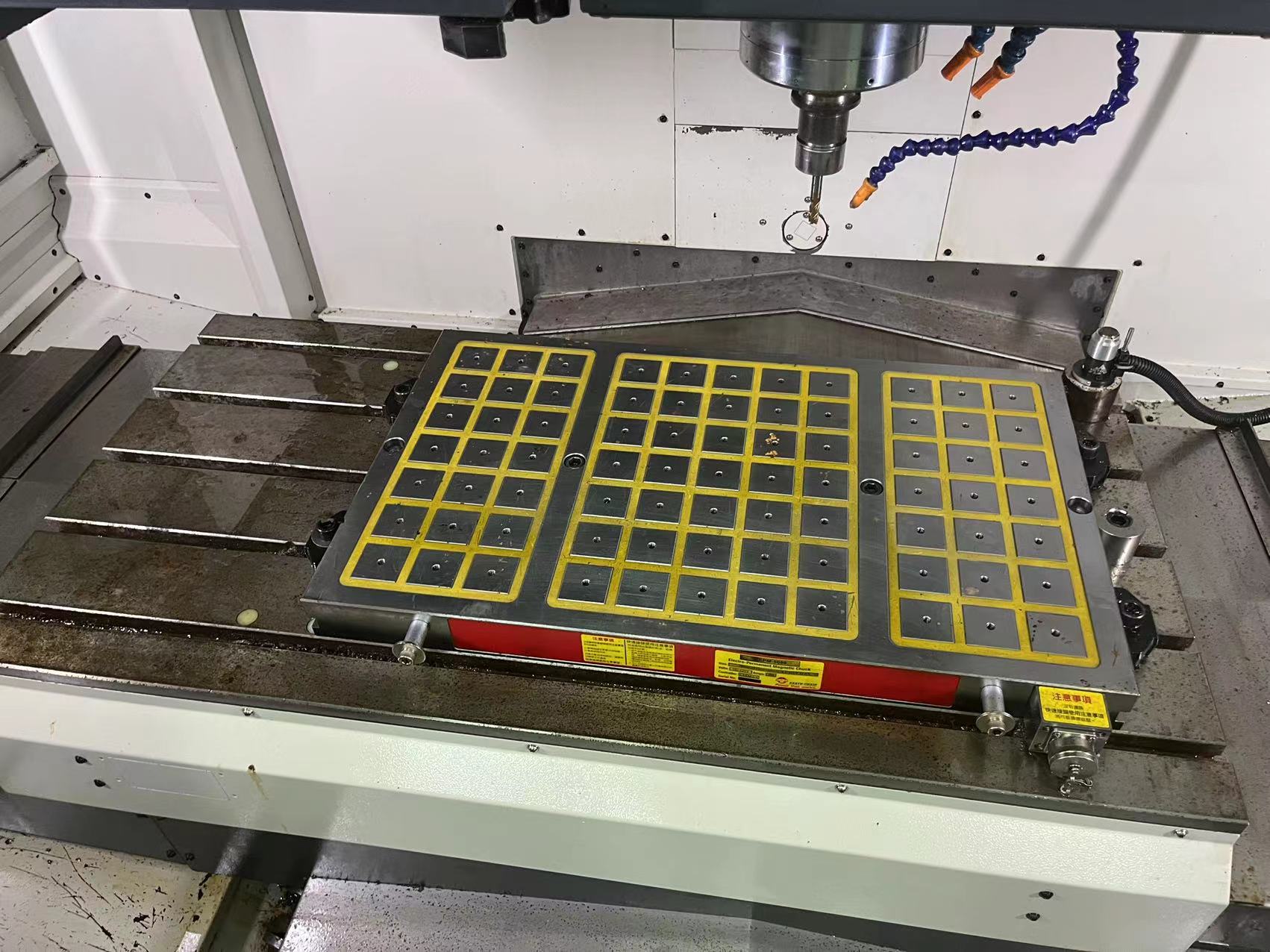

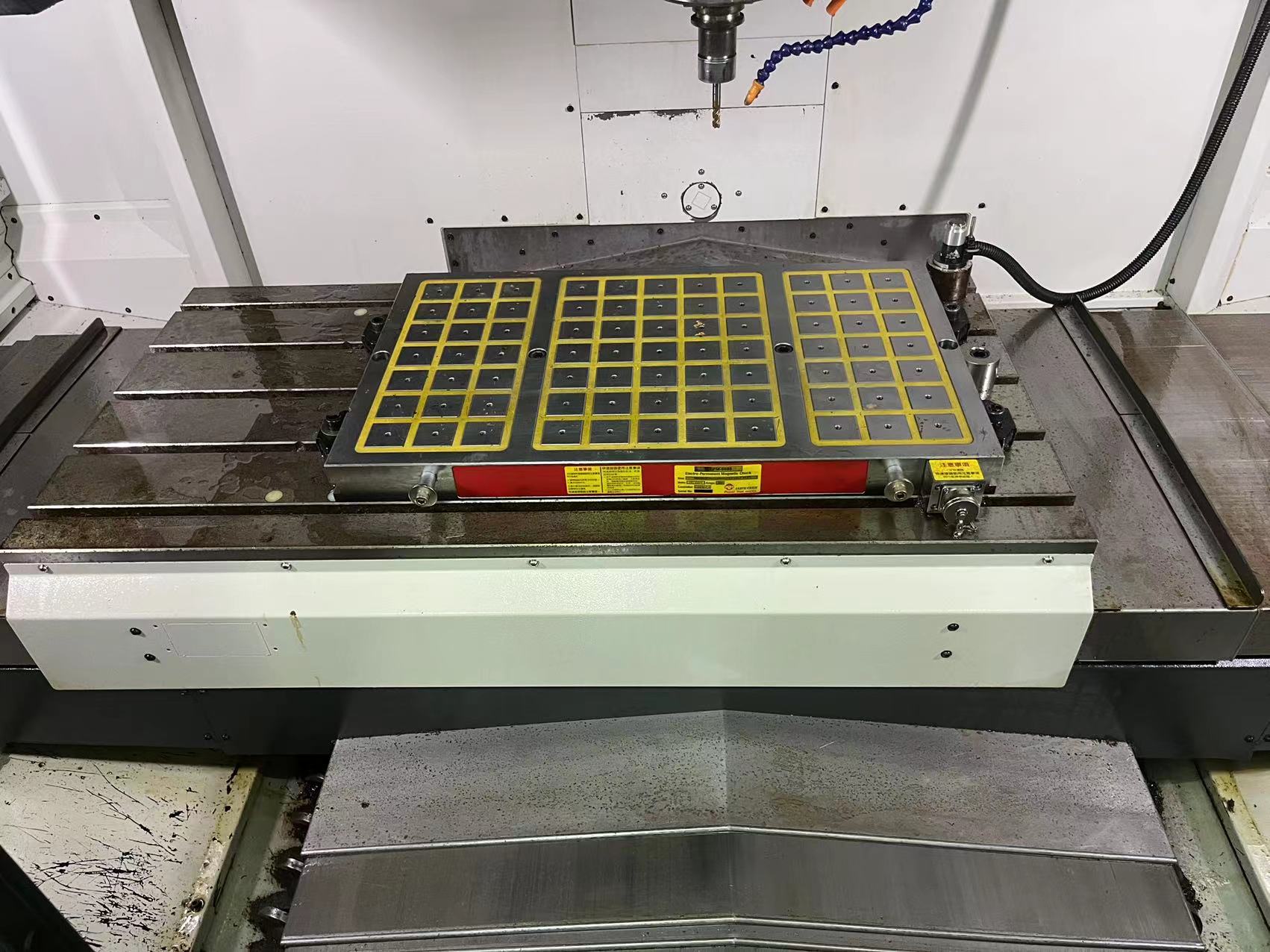

工作台

工作台面積 1,300 X 640 ( 51.18 X 25.19 ) mm (inch)

T型槽 ( 寬度 x 槽數 ) 18 x 5 ( 0.71 X 5 ) mm (inch)

工作台最大負重 1,000 ( 2200 ) )kgw (lbs)

行程

左右行程 ( X 軸 ) 1,200  ( 47.24 ) mm (inch)

前後行程 ( Y 軸 ) 600 ( 23.62 ) mm (inch)

主軸頭上下行程 ( Z 軸 ) 500 ( 19.68 ) mm (inch)

主軸鼻端至工作台面距離 100 ~ 600 ( 3.93 ~ 23.62 ) mm (inch)

軸心至機柱前面距離 805 ( 31.69 ) mm (inch)

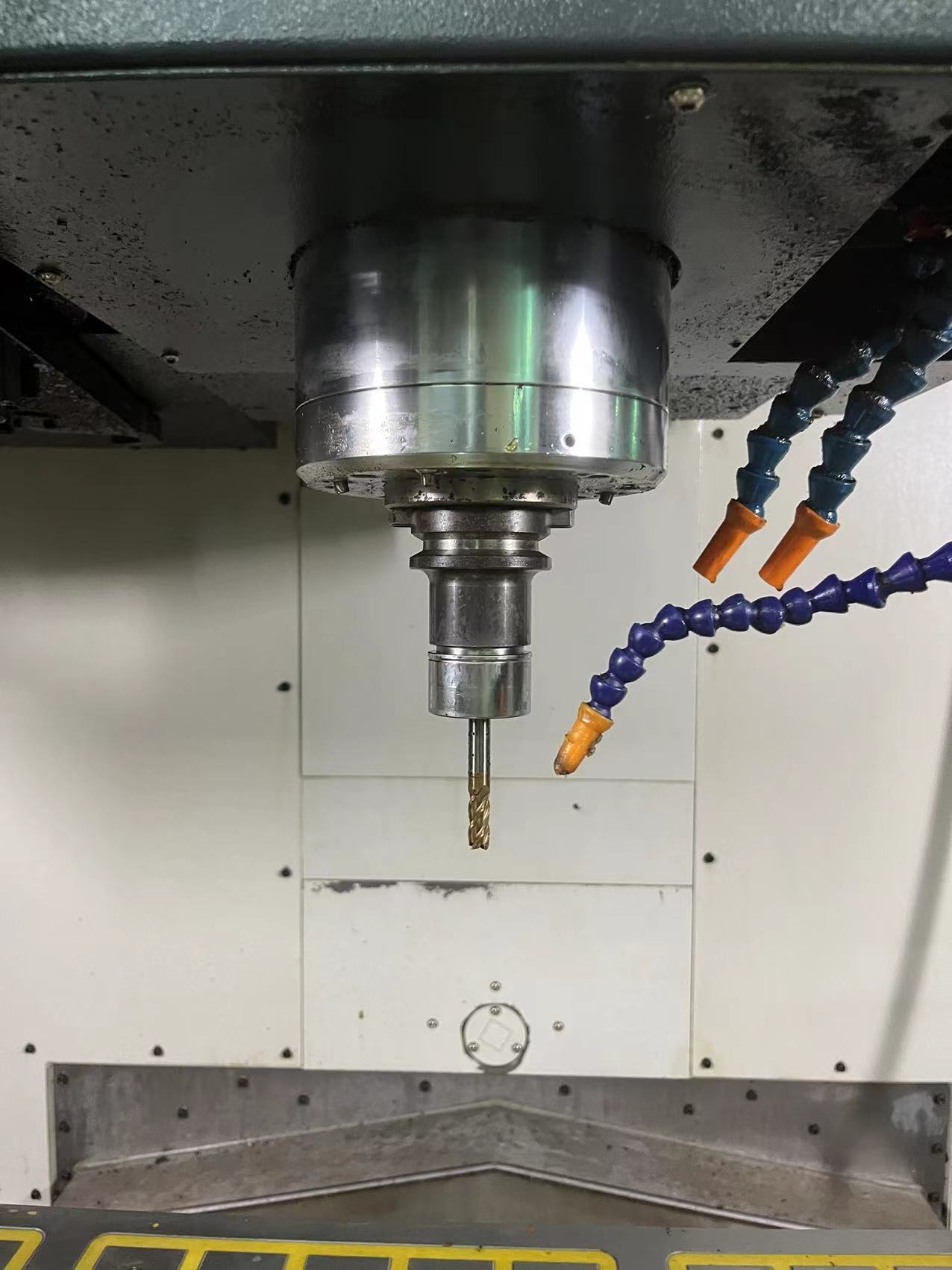

主軸

主軸端孔斜度 N.T. 40

主軸轉速 10000 r.p.m

主軸轉速範圍 infinite variable

進給

切削進給 10,000 ( 393.7 ) mm / min (inch/min)

快移速度 30 / 30 / 20 (1181/ 1181/ 787) m / min (inch/min)

最小輸入增量 0.001 (0.0001) mm (inch)

自動換刀裝置

刀把型式 BT 40

刀具儲存容量 24 刀具

最大刀徑 X 長度 ψ 95 X 300  (3.7 X 11.81) mm (inch)

最大刀具重 7 (15)  kgw(lbs)

選刀方式 任意式

電動機

主軸驅動馬達

連續運轉 5.6 (7.5) Kw (HP)

30分額定 7.5 (10) Kw (HP)

伺服驅動馬達

X,Y,Z  軸 3.0 (4), 3.0 (4), 3.0 (4)

機器重量、佔地、裝箱

佔地面積 3,150 X 4,060 (124.02 X 159.84)

機器淨重 7,500 (16,500)
