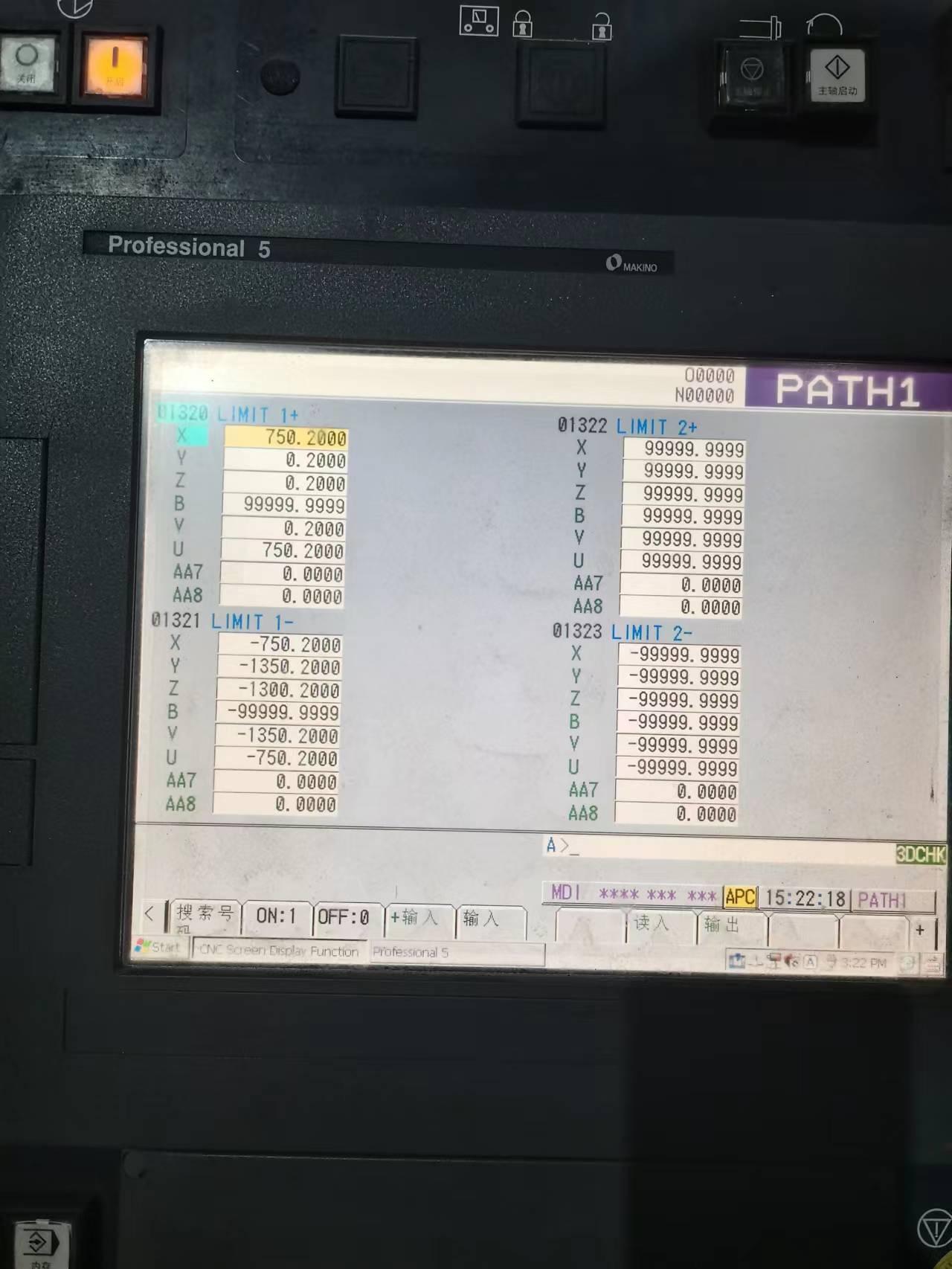

轴行程

XYZ轴行程：1500*1350*1300mm

B轴 分度：360^o

四铀联动

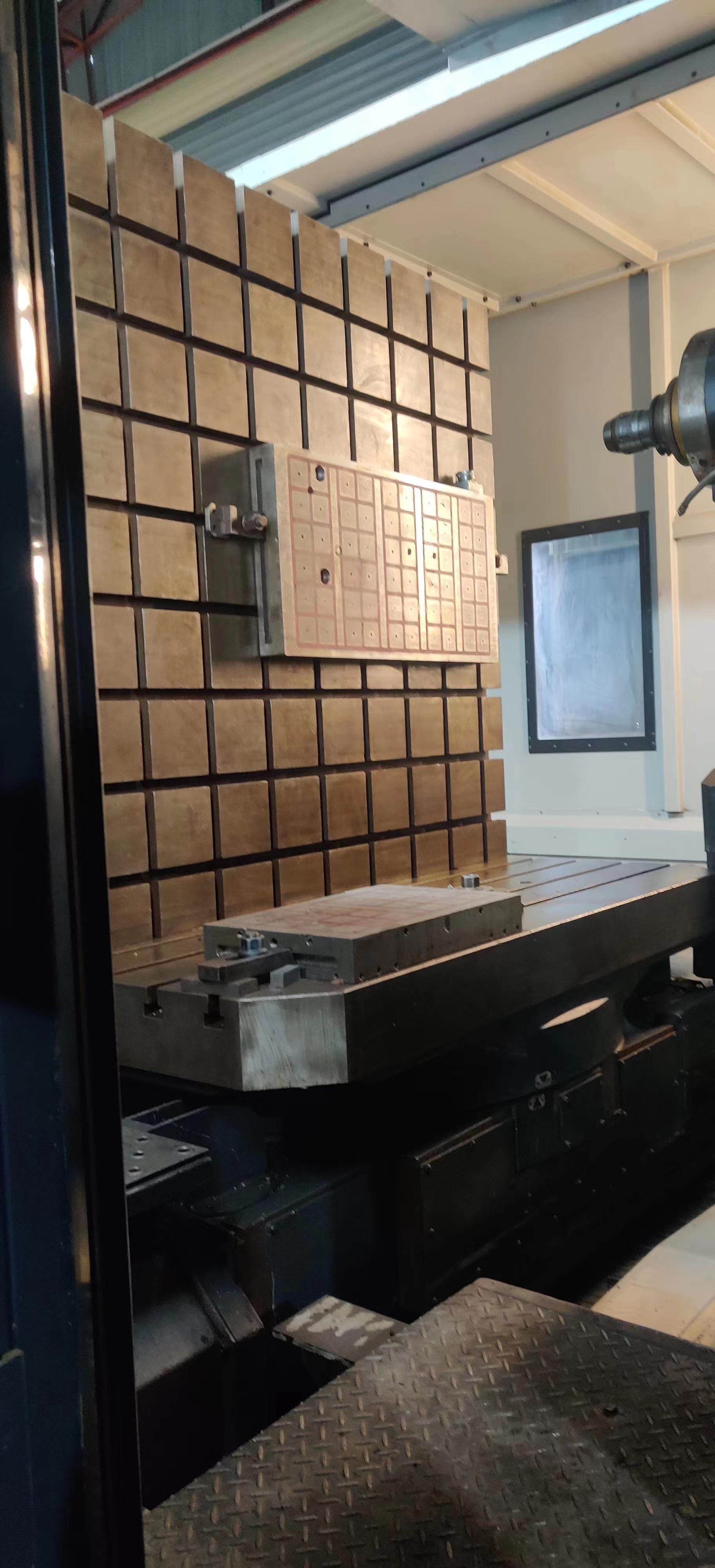

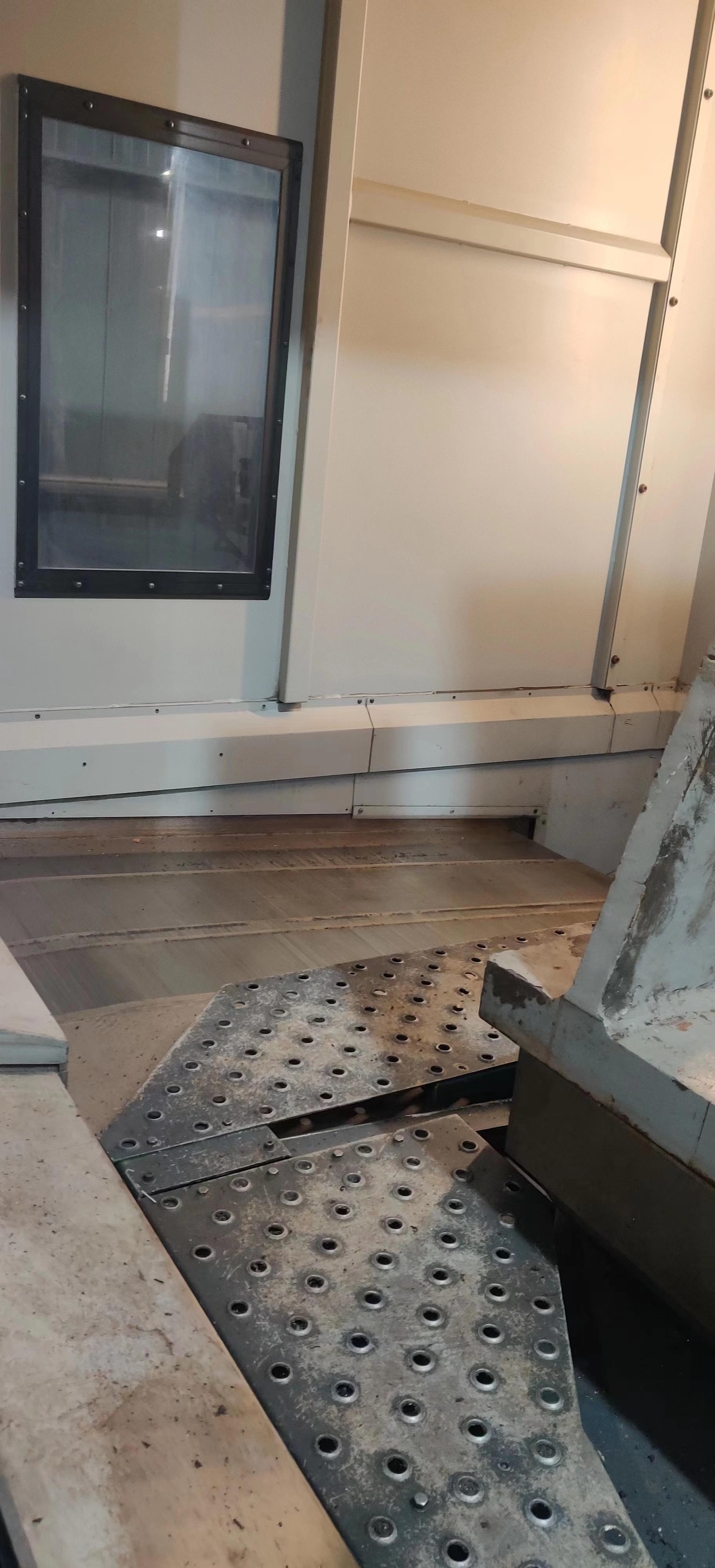

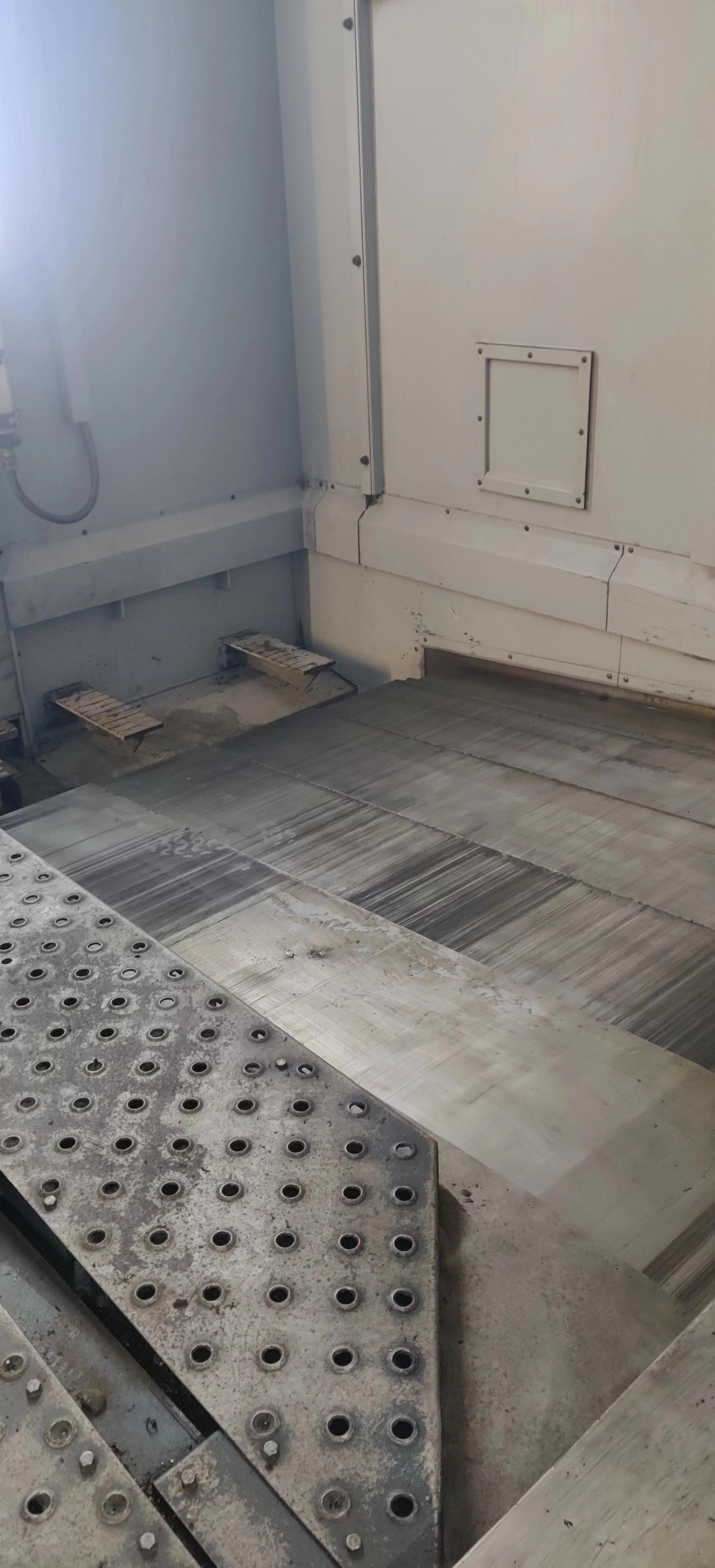

工作台

操作面的大小: 1500X1300mm

最大工件尺寸(直径X高度)：1900X1100mm

工作台上的最大载重(均匀分布)：10t

主轴

主轴转速: 20~1500min^-1

电机连续变速范围数：3

锥孔：7/24锥形No.50

轴承内径: 100mm

驱动马达(30分钟/连续):30/25KW

扭矩(10分钟/连续):353/235NM

冷却/润滑: 轴芯/轴承内压

从立柱伸缩挡板开始的突出量: 550mm

进给速度

快进进给: 25000 mm/min

切削进给 20000 mm/min

自动换刀装置

刀柄形式: JIS B6339 50T

拉钉形式: MAS403-P50 T1

刀库容量: 30

最大刀具直径:125mm/200mm(有条件)

最大刀具长度:550mm

最大刀具重量:20kg

刀具最大扭矩:20Nm

精度

定位精度(JIS): 0.002mm

重复定位精度(JIS):0.001mm

机床尺寸

占地(宽X深): 5050x5650mm

高度: 3690mm

重量:25t
