移动量

 X轴移动量:500mm （700mm）

Y轴移动量: 400mm

Z轴移动量:300mm

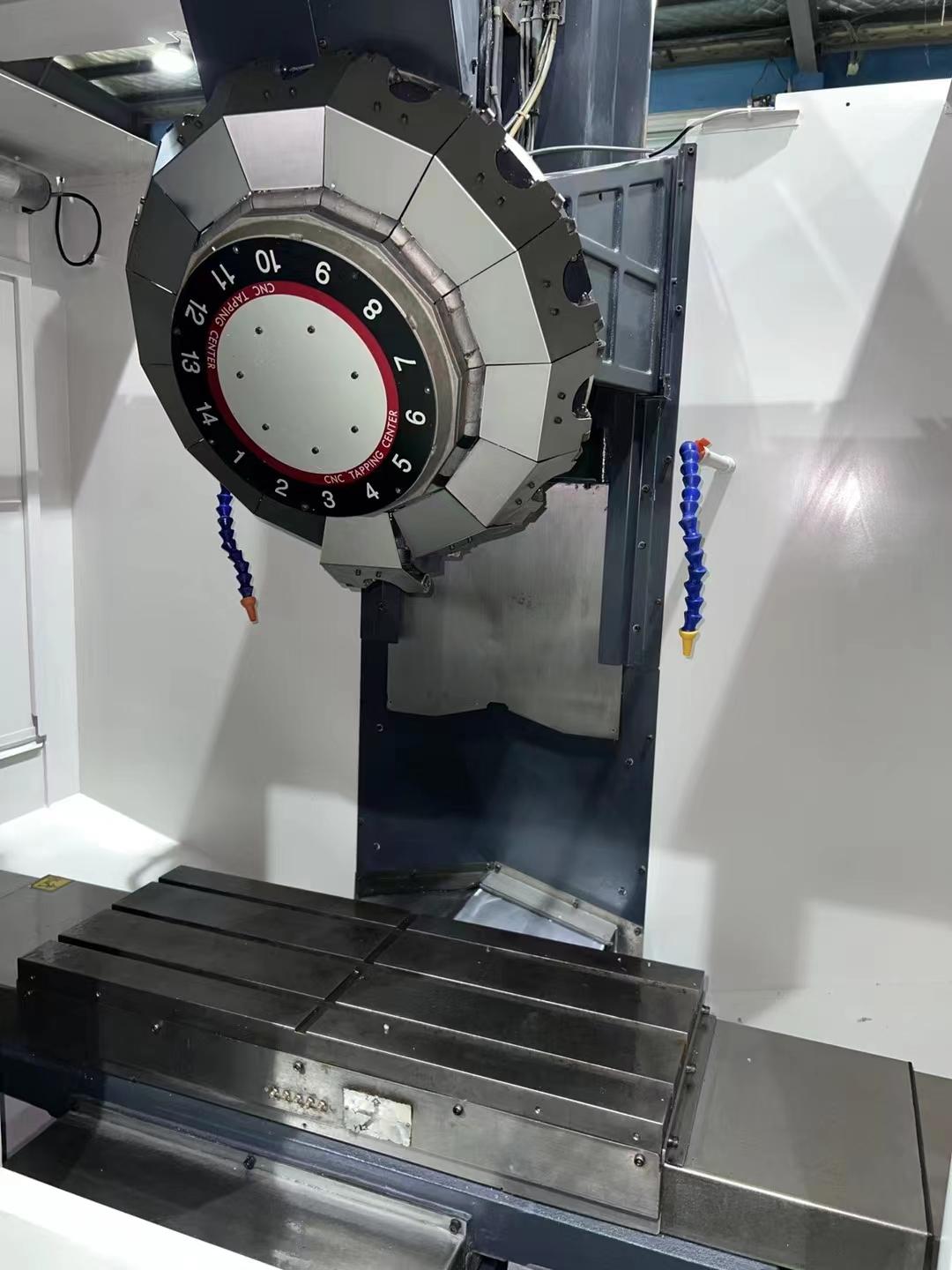

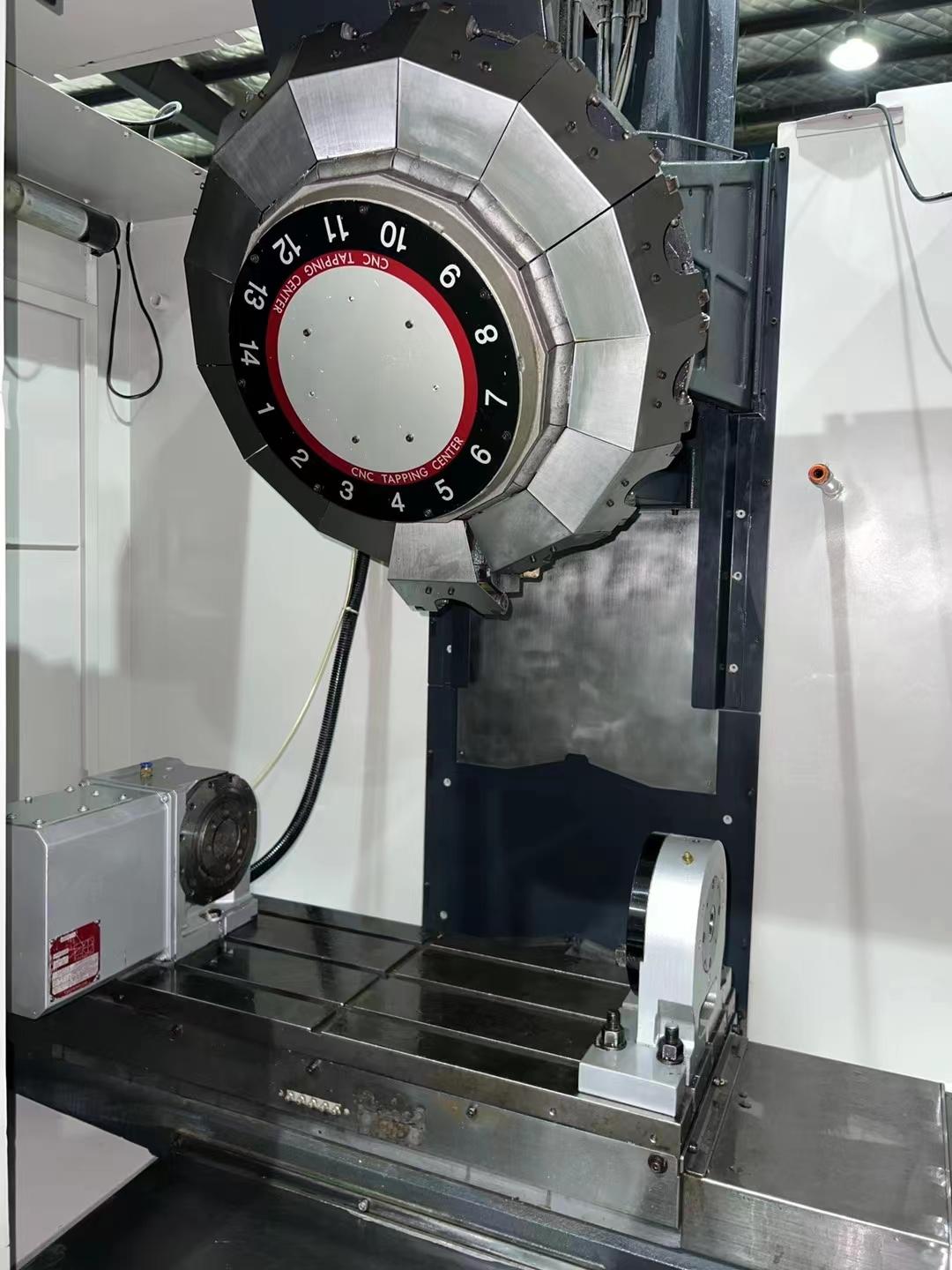

工作台:

工作台上面和主轴端面间距离: 180～480mm

工作区域尺寸: 600×320mm （800×320mm）

最大负载(均匀负载)重量:250Kg

主轴

主轴旋转速度: 10~10000 rpm

攻丝中主轴转速MAX.6000rpm

锥孔:7/24 No.30号锥度

进给速度 X×Y×Z轴快速移动速度:50×50×50m/min

切削进给速度:1～10000mm/min（X、Y）, 1～20000mm/min（Z）

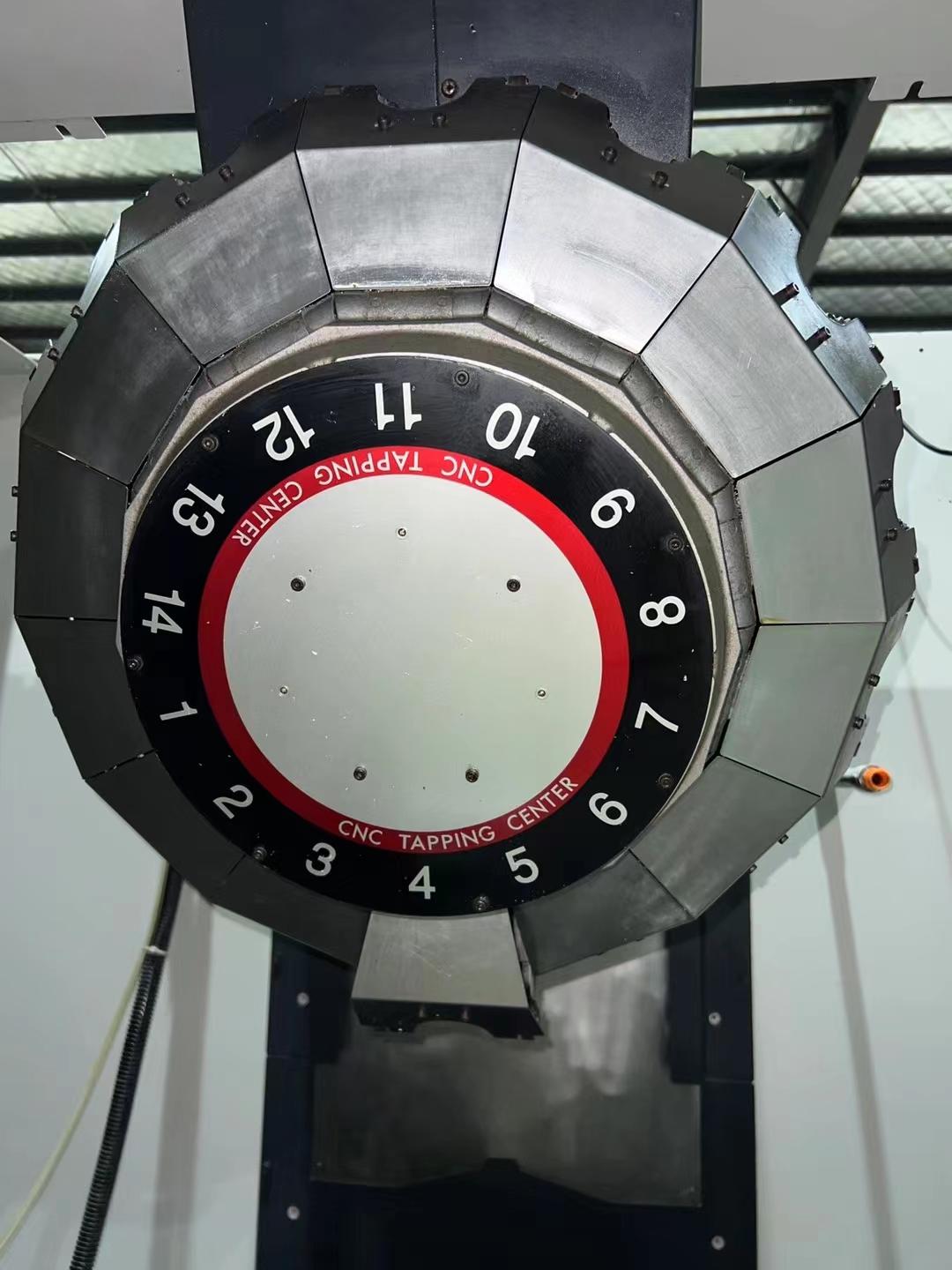

自动刀具

刀柄类型:MAS-BT30

拉钉规格:*4   MAS-P30T-2

刀具库存数:14/21把

最大刀具长度:250mm

最大刀具直径:

0~30mm/φ46mm

30mm～160mm/φ80mm

160mm～250mm/φ40mm

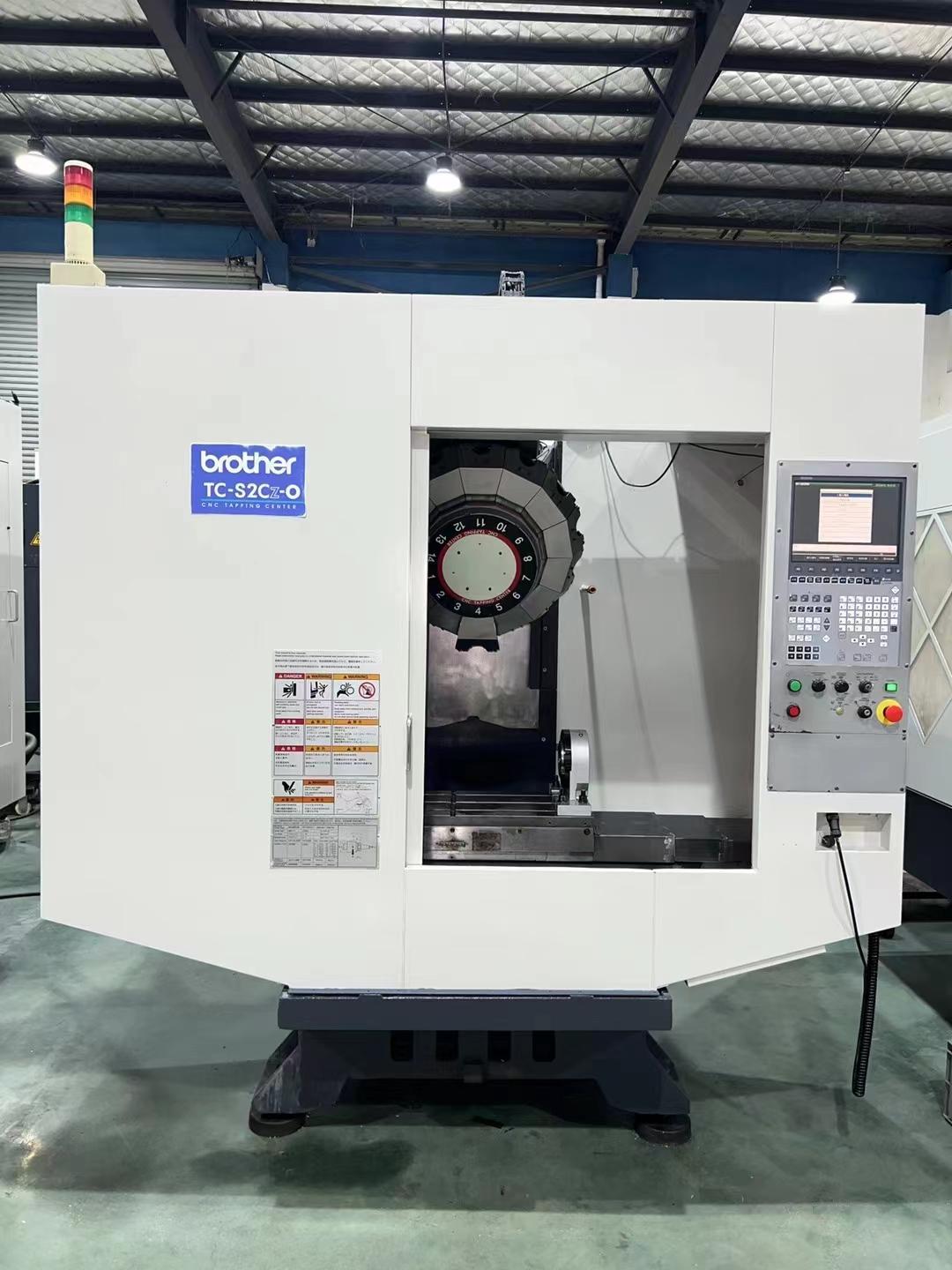

机床尺寸

机床高度:2608mm

所需占地面积（控制装置门打开时）: 1624×2829mm（2,114mm×2,829mm）

机床重量（包括控制装置和防护罩）: 2300kg （2,400kg）

精度*3 定位精度 : 0.005mm/300mm

重复定位精度:±0.003mm

正面门参数     1扇门
