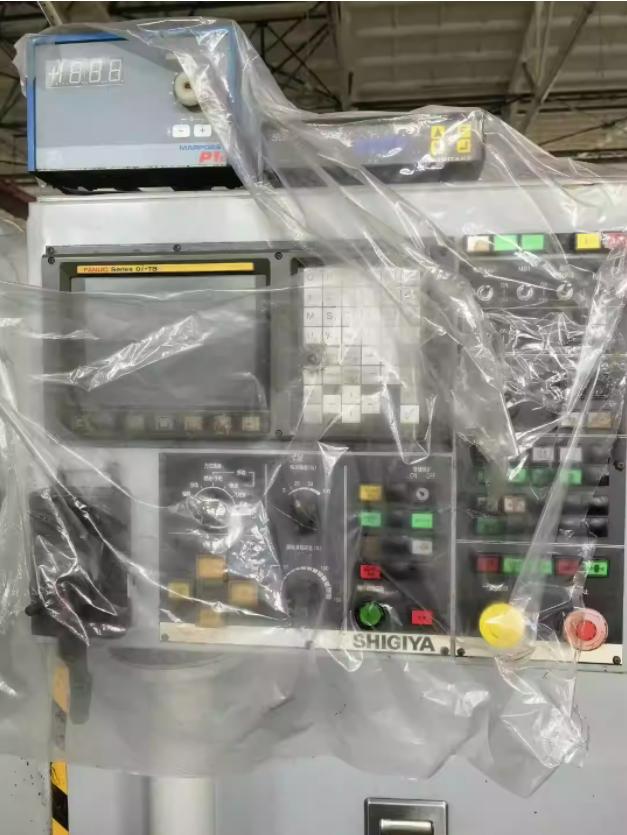

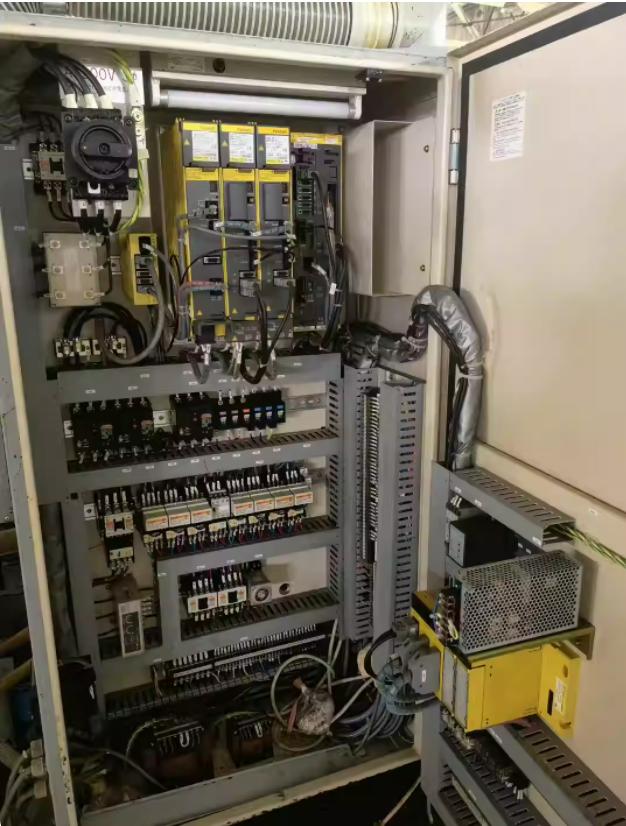

发那科0i-TB系统

马波斯P5在线测量

回转直径：410mm

最大加工直径：325mm

中心距：360mm

最大加工中心距：260mm

最大行程：510mm

最大加工重量：150kg

旋转角度：30度

C轴伺服电机：α8/3000i

电机功率：1.6kW

主轴转速：10-300rpm

砂轮轴功率：5.5kW

砂轮直径：455mm

砂轮内径：127mm

可使用砂轮宽度：30mm

砂轮转速：1880rpm

砂轮宽度：50-100mm

CBN砂轮

砂轮线速度：45米

X轴伺服电机：β8/3000iS

电机功率：0.9kW

手动移动距离：225mm

快进移动距离：40mm

快进移动速度：0-10000mm/min

慢速：0-2520mm/min

最小移动量：0.0001

自动切入总移动量：99.999mm

自动切入速度：0.01-9.99mm/min

自动切入速度：0.001-0.099mm

Z轴伺服电机：β8/3000iS

电机功率：1.0kW

磨削输送速度：0-10000mm/min

慢速：0-1260mm/min

修整装置：

修整轮直径：80mm

修整轮转速：6430rpm

磨削精度：0.2微米

粗糙度：Ra0.1以内
