床身摆动500 mm

最大转弯长度640 mm

转弯直径290 mm

转台托架：

纵向行程（Z轴）640 mm

横向strocke（X轴）212 mm

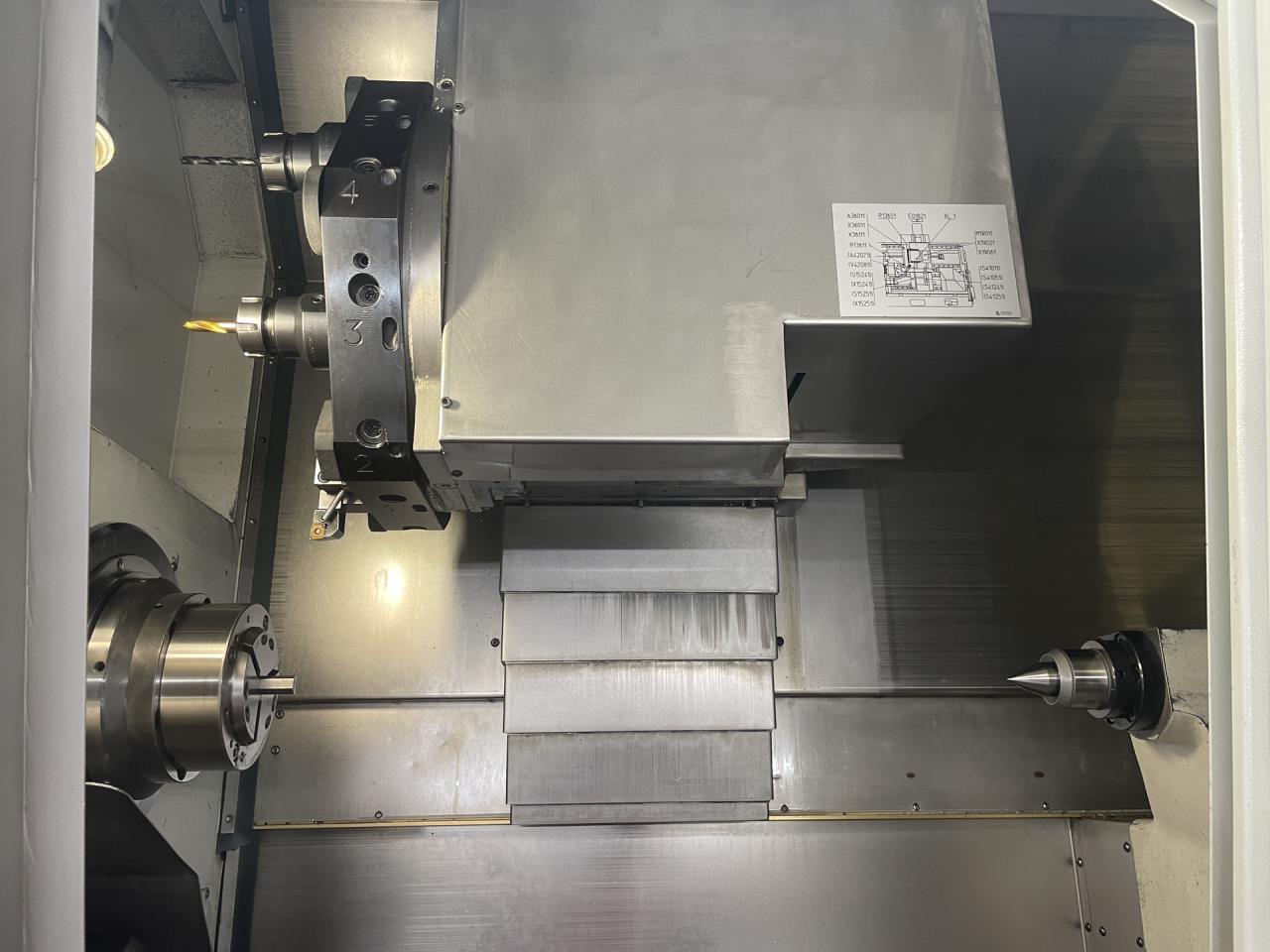

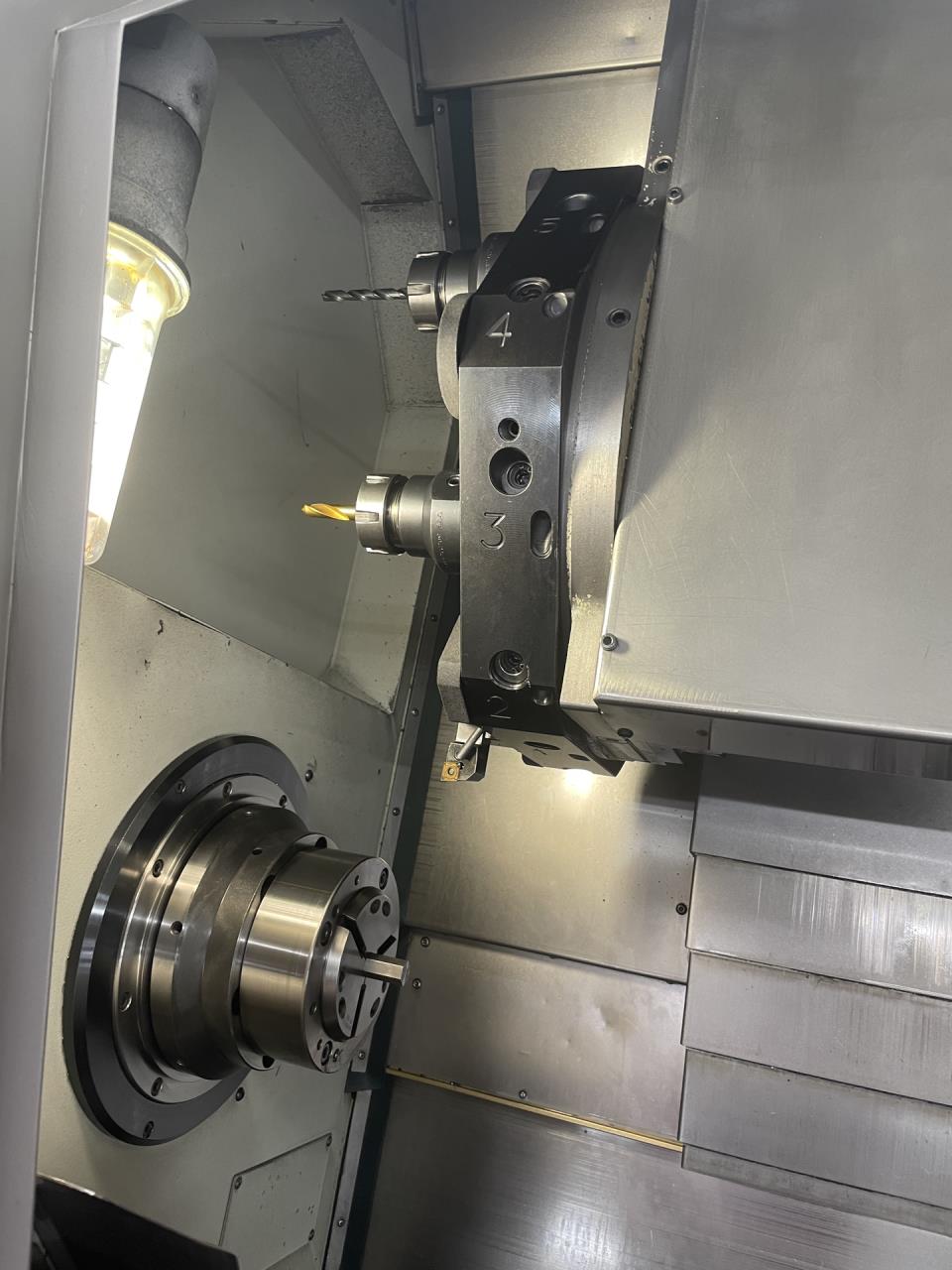

转塔滑道：1号

转台1的位置数12

内锥DIN 69880

索引时间0.8秒

主轴：

主轴孔66 mm

内锥型HAINBUCH SK65 BZI

主轴速度：

无级变速

从25 rpm开始

高达5000 rpm

最大扭矩420 Nm

主轴功率22 kW

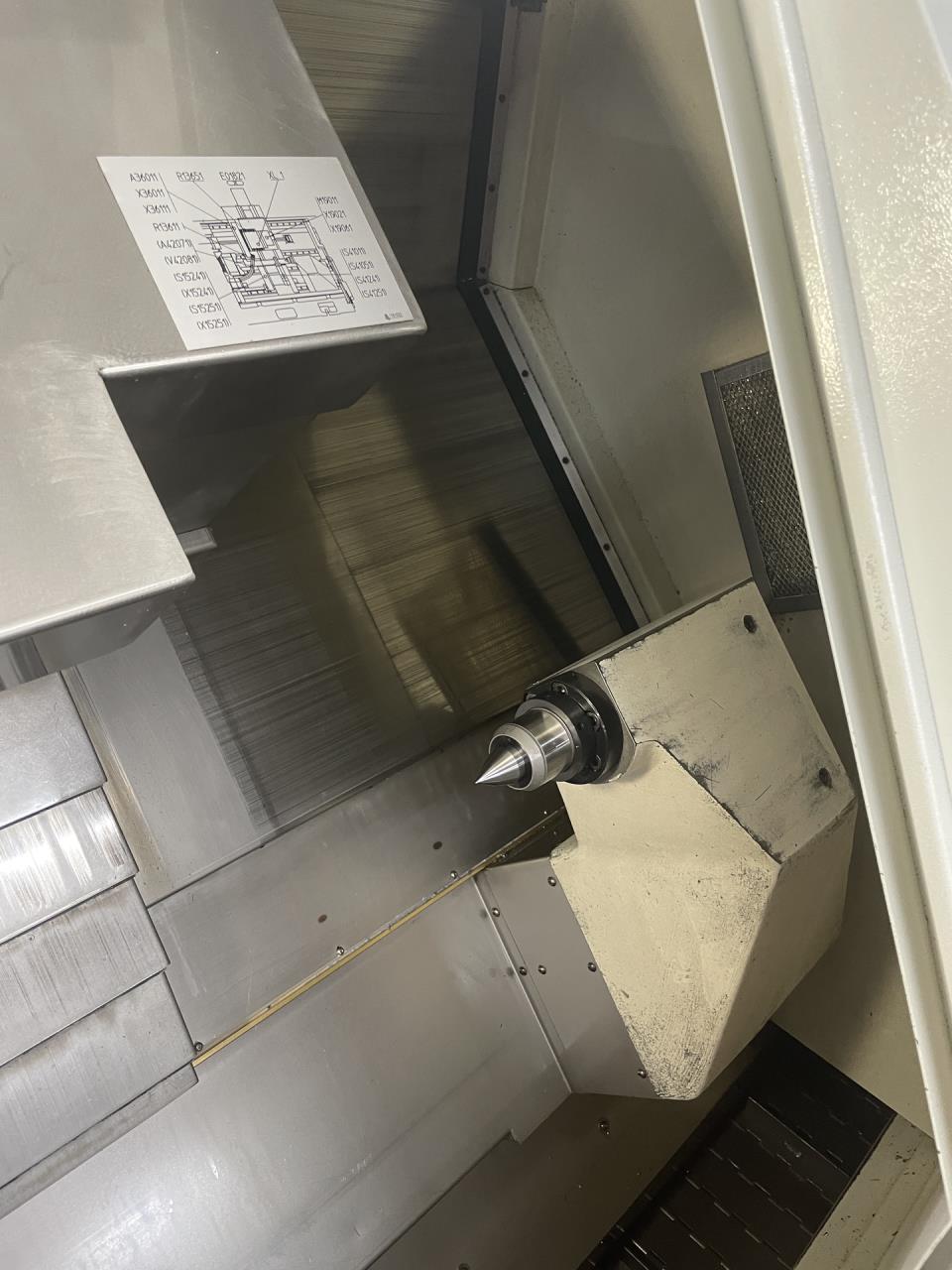

莫尔斯锥4 MT

主轴行程100 mm

主轴直径80 mm

压力8 kN

进给：

从0毫米/分钟开始的纵向

高达8000毫米/分钟

从0毫米/分钟开始横向

高达4000毫米/分钟

快速移动X 10 m/min

快速移动Z 15 m/min

主轴电机22 kW

电压50 Hz 3x 400伏

所需总功率50 kVA

机器重量约5100 kg

机器外形尺寸：

长度3400 mm

宽度1940 mm

高度1700 mm
