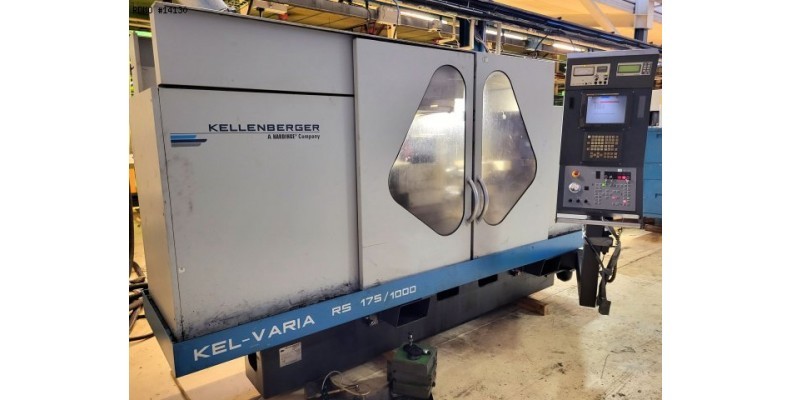

技术细节

功能参数

-中心高度：175[mm]

-中心间距：1000[mm]

-最大工件重量：150[kg]

-行程（Z/X）：1,150 X 320[mm]

-最大进给量（Z/X）：15/7,5[m/min]

-工作台旋转：0/+9

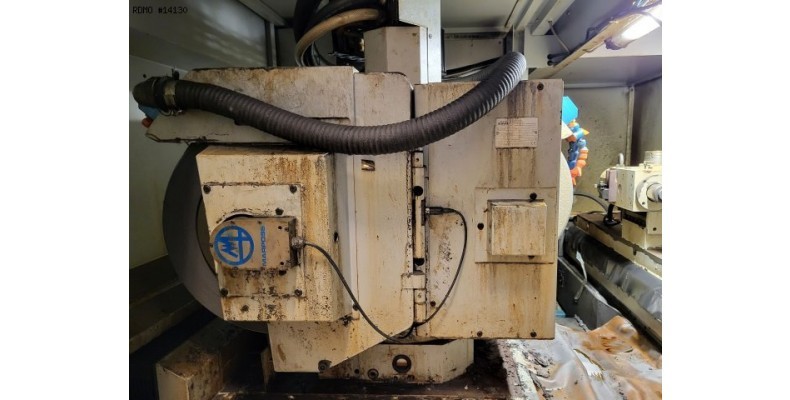

RS型轮头

-类型：2个右/右外部砂轮

-行程B轴：-210/+30

-分度精度B轴：2,5

-砂轮尺寸（宽度x孔径）T1:500 x 100 x 203[mm]

-砂轮尺寸（宽度x孔径）T2:500 x 100 x 203[mm]

-电机功率：9.2[kW]

-速度：1.500[rpm]

爪盘

-锥体类型：MT5

-速度：8-800[rpm]

-功率：2,8[kW]

尾座

-锥体类型：MT4

-主轴冲程：50[mm]

尺寸

-占地面积：3.600 x 2.000[mm]

-高度：2.000[mm]

-重量：6.000[kg]

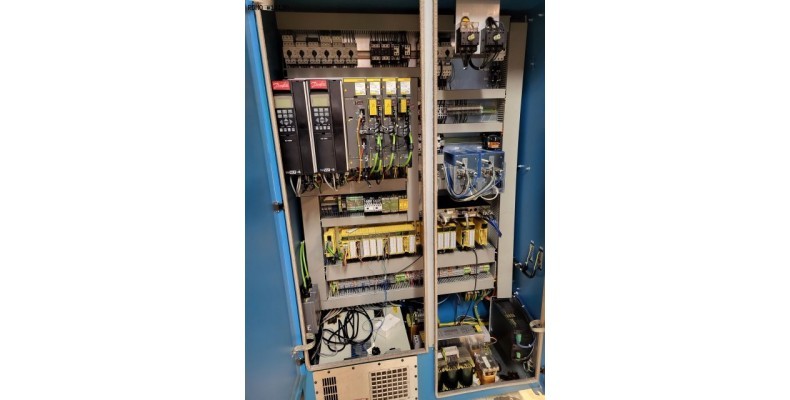

电参数

-电压：400[V]

-频率：50[Hz]

-装机功率：28[kVA]

已使用小时数

-工作时间：11.715[h]

设备

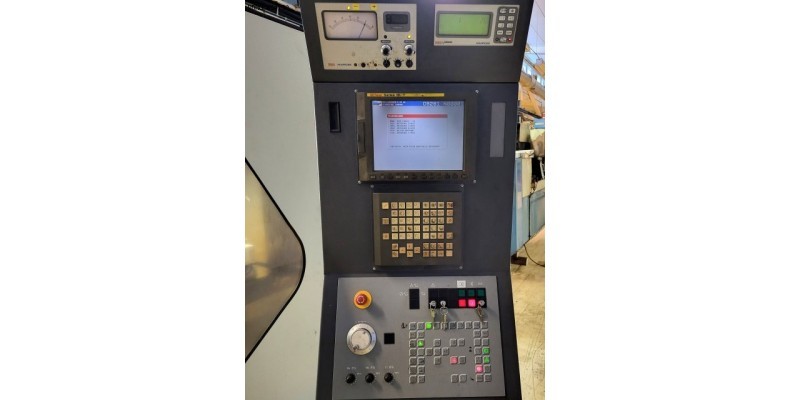

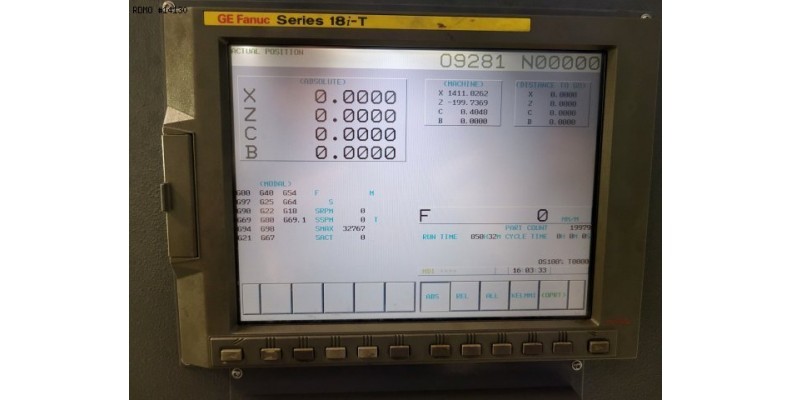

-数控系统：FANUC 18i-T

-电子手轮

-接口：PCMCIA

-X/Z轴上的线性比例

-用于工件分度的数控C轴

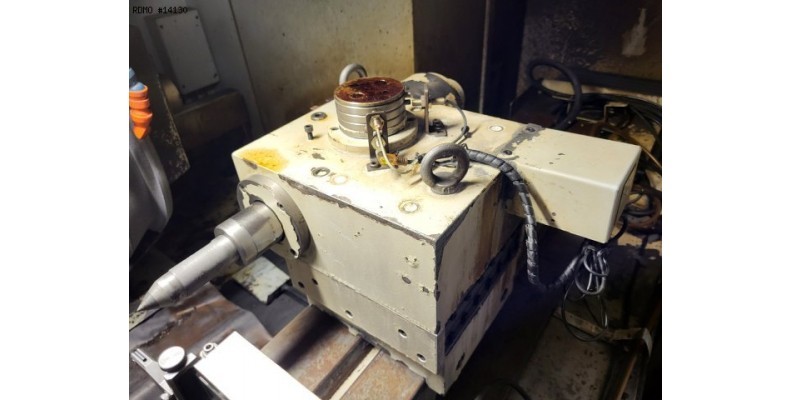

-液压自动伸缩和同心度微调尾架

-电子接触检测装置：MARPOSS E80

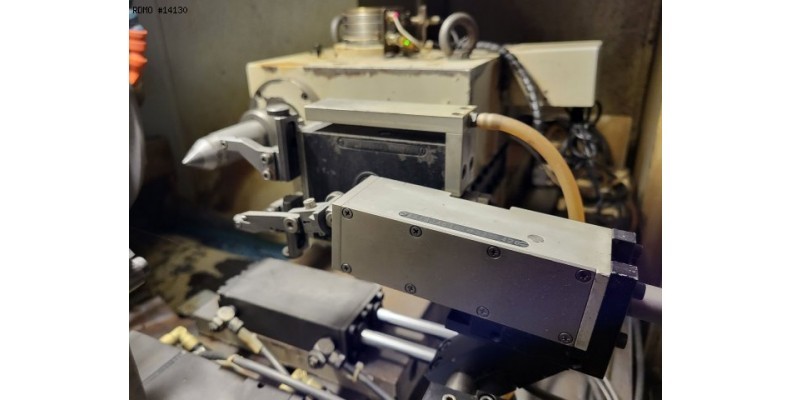

-带直径探头的自动校准装置：MARPOSS

-带长度探头的自动校准装置：MARPOSS

-两轮动平衡装置：MARPOSS E82

-尾架修整装置

-2个固定在机床上的敷料装置

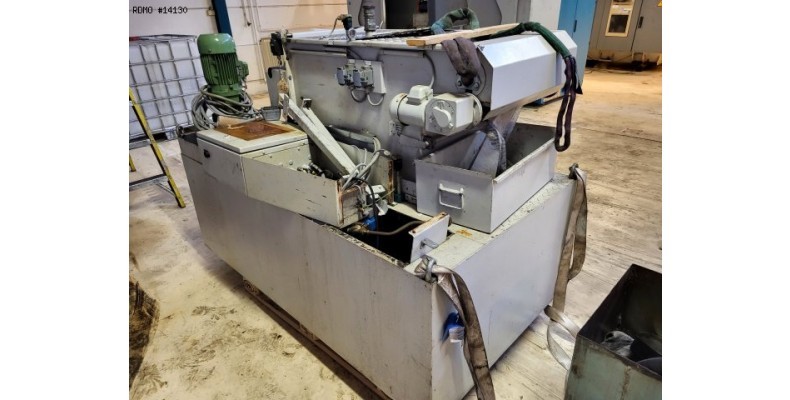

-冷却剂箱：1000[l]

*带纸过滤装置：KNOLL HF150/1000

-除尘器：3NINE Lina

-平衡轴

-平衡支架

-2个砂轮保持架

-2个砂轮

-中心收集

-备件收集
