规格

行程：

X轴：[mm]4.000

Y轴：[mm]1.000

Z轴：[mm]1.300

B轴+/-105ⰼ/span>

C轴360ⰼ/span>

快速运动：（X/Y/Z）[m/min]30

受控轴数量：5

主轴转速：[rpm]20-8.000

主轴功率：[kw]68

扭矩：[Nm]460

刀具：HSK 100-A（DIN 69893

刀具更换器

刀库容量：48

刀具直径：[mm]120/200

刀具长度：[mm]460

最大刀具重量：[kg]25

NC旋转工作台1.000

工作台尺寸：[mm]4.500x 1.035

最大工作台负载：[ke]3.000

T形槽宽度：18 mm

T形槽数量：9

功耗：[KW]103 KVA

机器重量：[ke]39.000

机器占地空间（长x宽x高）：[m]9.800x5.500x4.260

配备

内部20，升级后40

冷却：[bar]

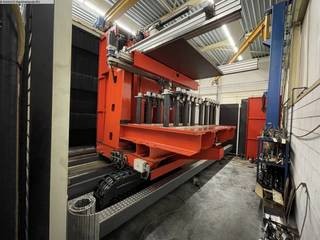

碎屑输送机

内部冷却液20 bar，带纸带过滤，冷却水箱450 Itr

内部冷却液可升级至40bar

外主轴冷却液20bar

冷却水箱：[l]450

纸带过滤器

隔板

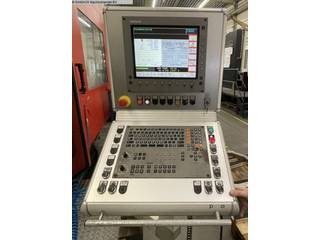

Heidenhain iTNC 530控制，带3 Gb硬盘，可免费使用

Z轴可延伸至1.300 mm

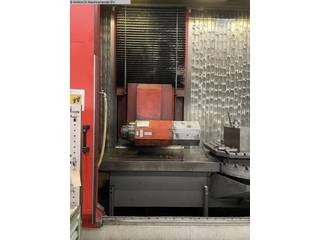

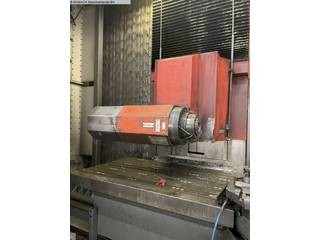

NC旋转头无级+/-105Ⱟ숦ഥ鳥⌥봥祤휧ꄼ/span>CNC轴）

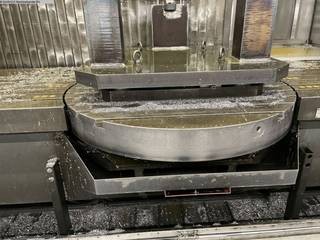

NC圆形工作台SKH-NC 8/1000（集成在机床工作台中）

手动脉冲发生器

自动防护门

直接线性刻度尺

卡尺3D
