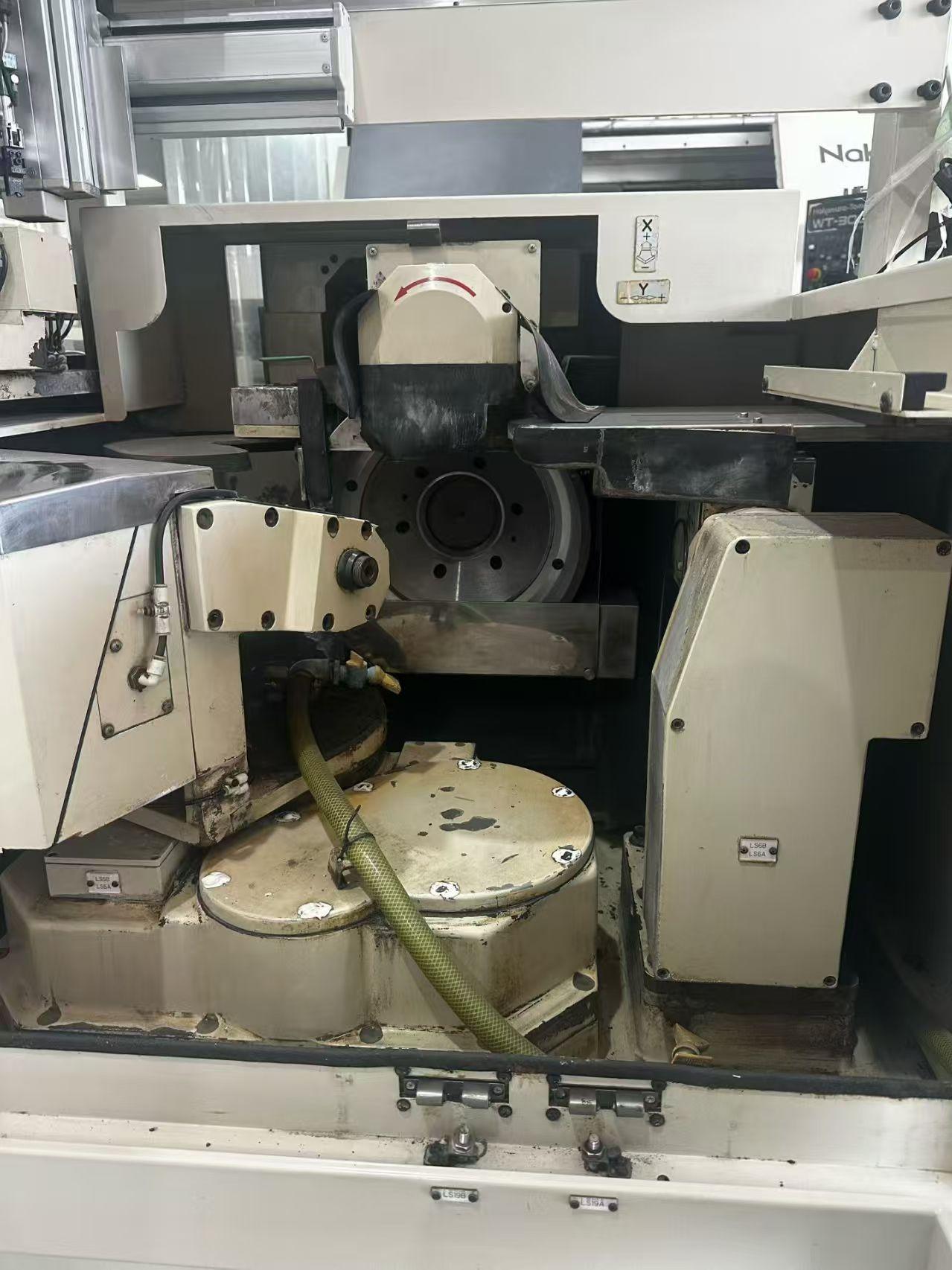

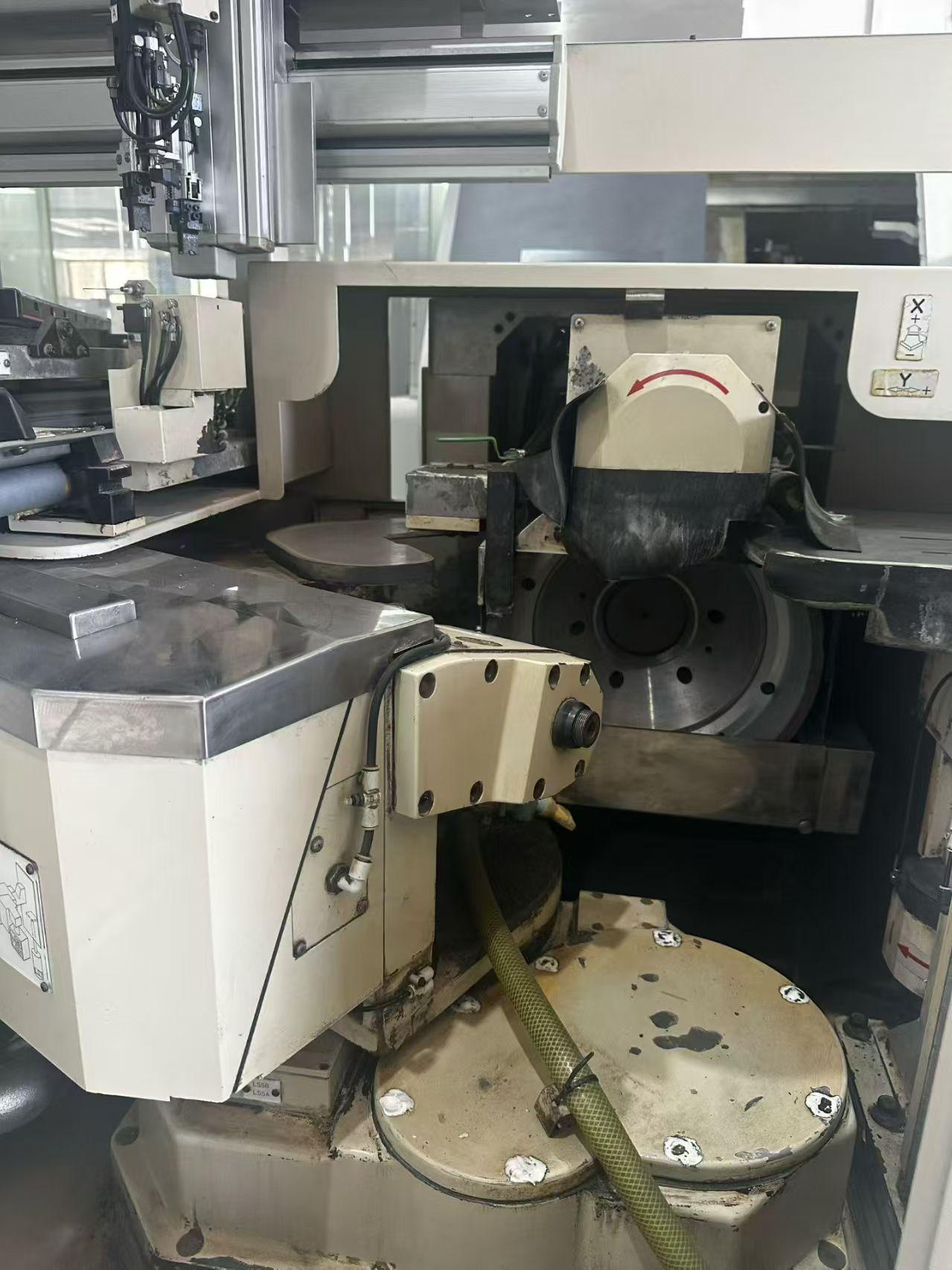

1. 砂轮规格
型号：ASD270-1/25D30
外形尺寸：直径350mm × 总厚90mm × 安装孔径
砂轮尺寸：直径260mm（与AP-40共用）
转速：300 ~ 3000 min⁻¹
2. 控制轴
X轴：砂轮切入
Y轴：砂轮左右移动
B轴：工件轴旋转
C轴：变角工作台
驱动电机：5.5kW 三相异步电机
3. 砂轮前后移动（X轴）
最大移动量：100mm
最大快速进给速度：10m/min
最小设定单位：0.0001mm
最小移动单位：0.0001mm
最小检测单位：0.0001mm
驱动电机：0.85kW AC伺服电机
4. 砂轮左右移动及摆动（Y轴）
最大移动量：100mm
最大快速进给速度：10m/min
最小设定单位：0.0001mm
最小移动单位：0.001mm
最小检测单位：0.001mm
工作台夹具-卡盘：通用油压液压缸外置式
行程：16mm
修整砂轮尺寸：外径125mm × 孔径42.5mm × 厚度20mm（直条型，2片同时安装）
修整砂轮转速：300 ~ 1500 RPM
驱动电机：0.85kW AC伺服电机
5. 工件轴旋转（B轴）
最大快速进给速度：43200°/min (720°/sec)
最小设定单位：0.0001°
最小移动单位：0.001°
最小检测单位：0.001°
驱动电机：0.1kW 直流无刷伺服电机
6. 工件摆动旋转（C轴）
最大移动量：-30° ~ +36°
