加工范围
最大工件直径：Φ1250 mm
砂轮中心到回转工作台距离：925 / 215 mm
最大齿数：无限制
最大齿深：100 mm
最大模数：50 mm
螺旋角范围：±45°
往复行程：1300 mm

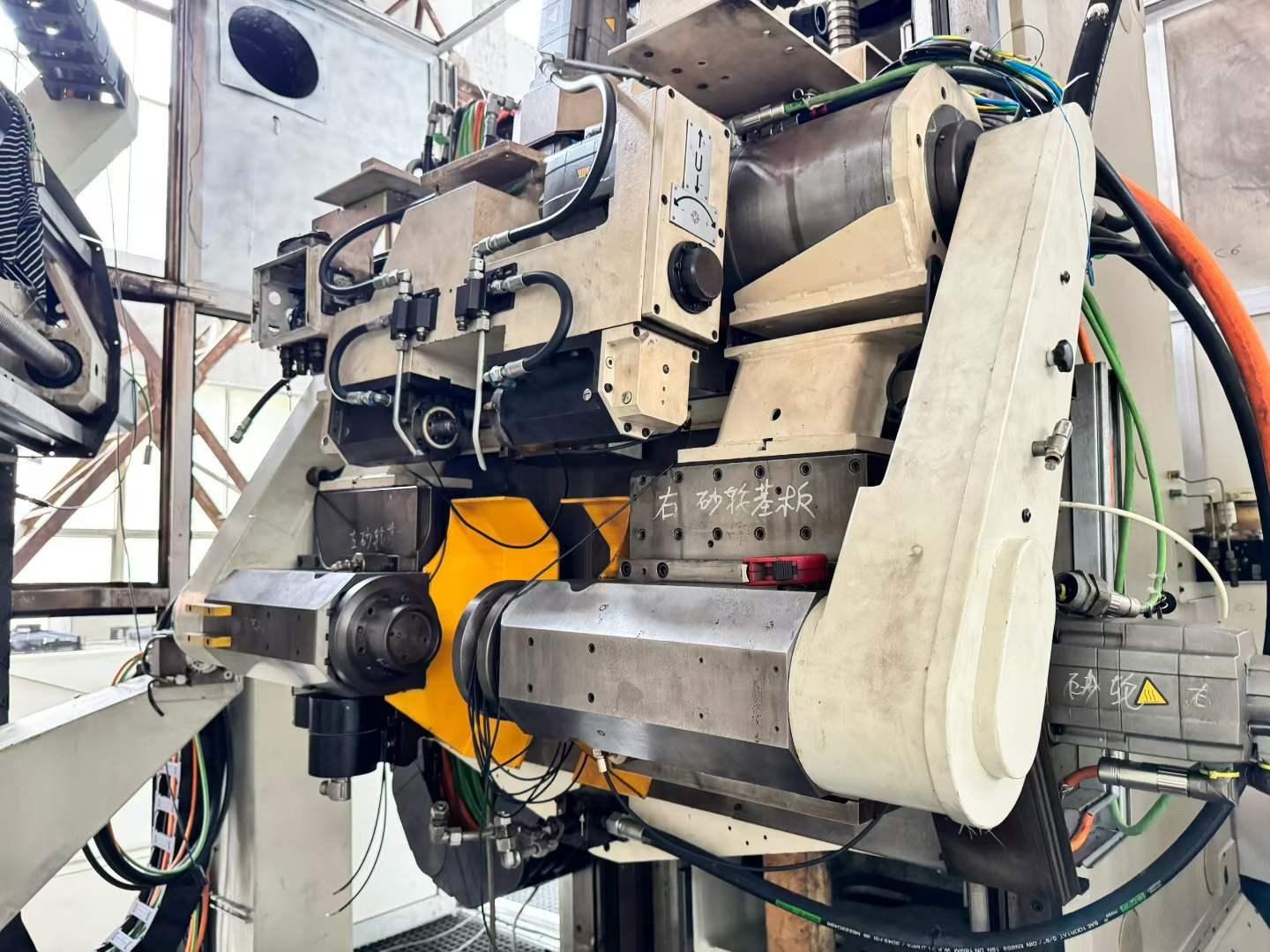

磨削主轴 C1、C2（外圆磨齿）
电机功率：2 × 40 kW
主轴转速：3130 rpm
最大砂轮尺寸：
直径：400 mm
宽度：80 mm
最小可修整砂轮直径：190 mm
磨削主轴 C3（内孔磨削）
电机功率：25 kW
主轴转速：30000 rpm
最大砂轮尺寸：
直径：350 mm
宽度：250 mm
最小可修整砂轮直径：210 mm

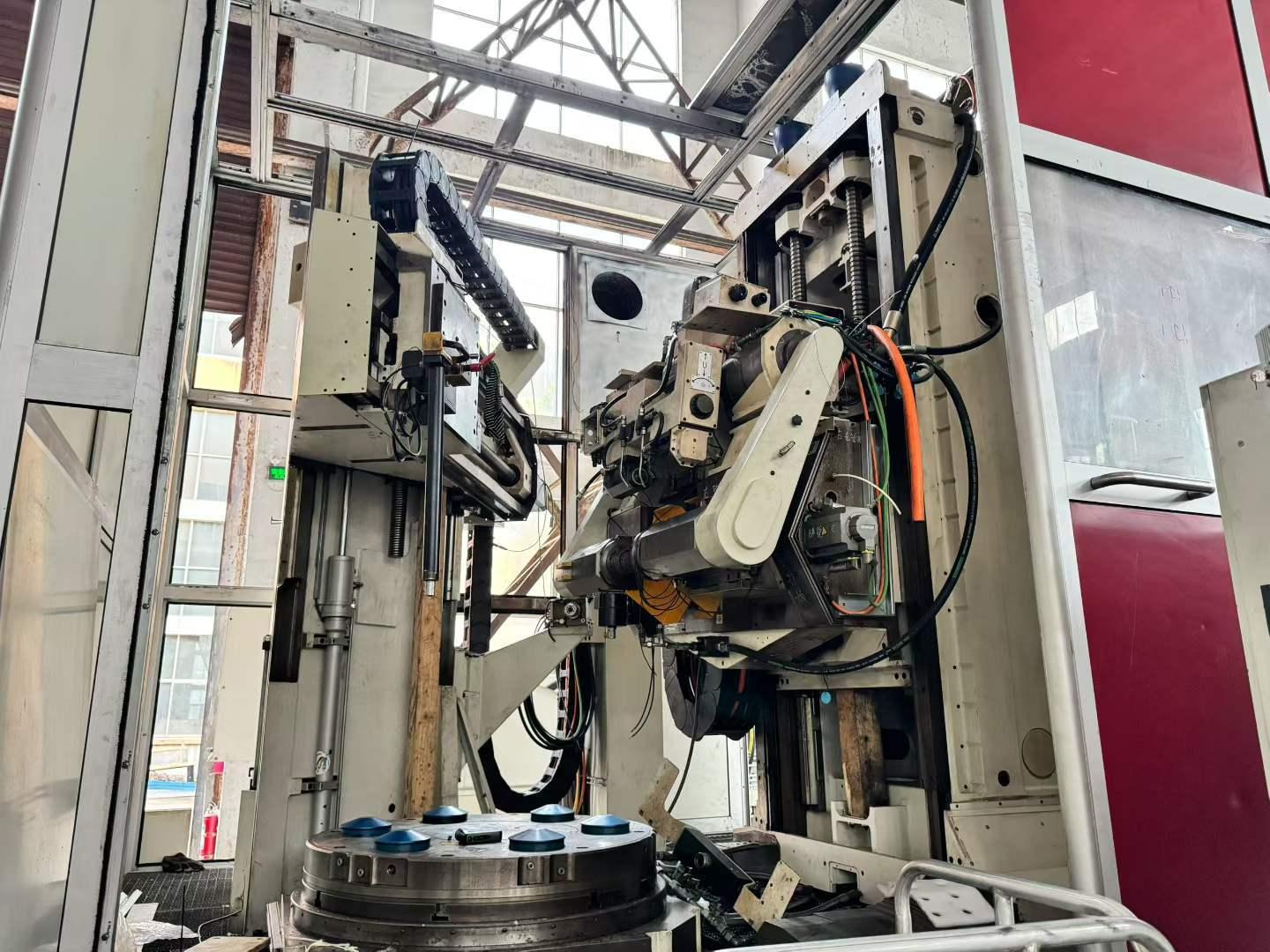

回转工作台
最大承载：10000 kg
工作台直径：Φ1000 mm
工作台中心孔：440 × 235 mm
回转工作台尺寸：200 × 500 mm
驱动方式：直接驱动
机床尺寸及重量
占地尺寸：
长：约7000 mm
宽：6300 mm
高：4500 mm
机器重量：约32.5吨
电气参数
总连接功率：83 kVA
总需求功率：110 kVA
电源：400V / 50Hz
主要电机配置
立柱：Siemens 1FT7105
功率：63 kW
回转工作台：Siemens
功率：7 kW
X轴移动：Siemens 1FT7105
功率：15.7 kW
磨削滑台：Siemens 1FT7105
功率：8.5 kW
磨削主轴 C1/C2：
GWN TSE200-12000
功率：2 × 40 kW
进给速度
立柱最大移动速度：0～6000 mm/min
磨削滑台速度：0～12000 mm/min
