X轴行程 (X-axis)：5,000 mm
Y轴行程 (Y-axis)：3,200 mm
Z轴行程 (Z-axis)：1,200 mm
主轴鼻端至工作台面距离：60 - 1,260 mm

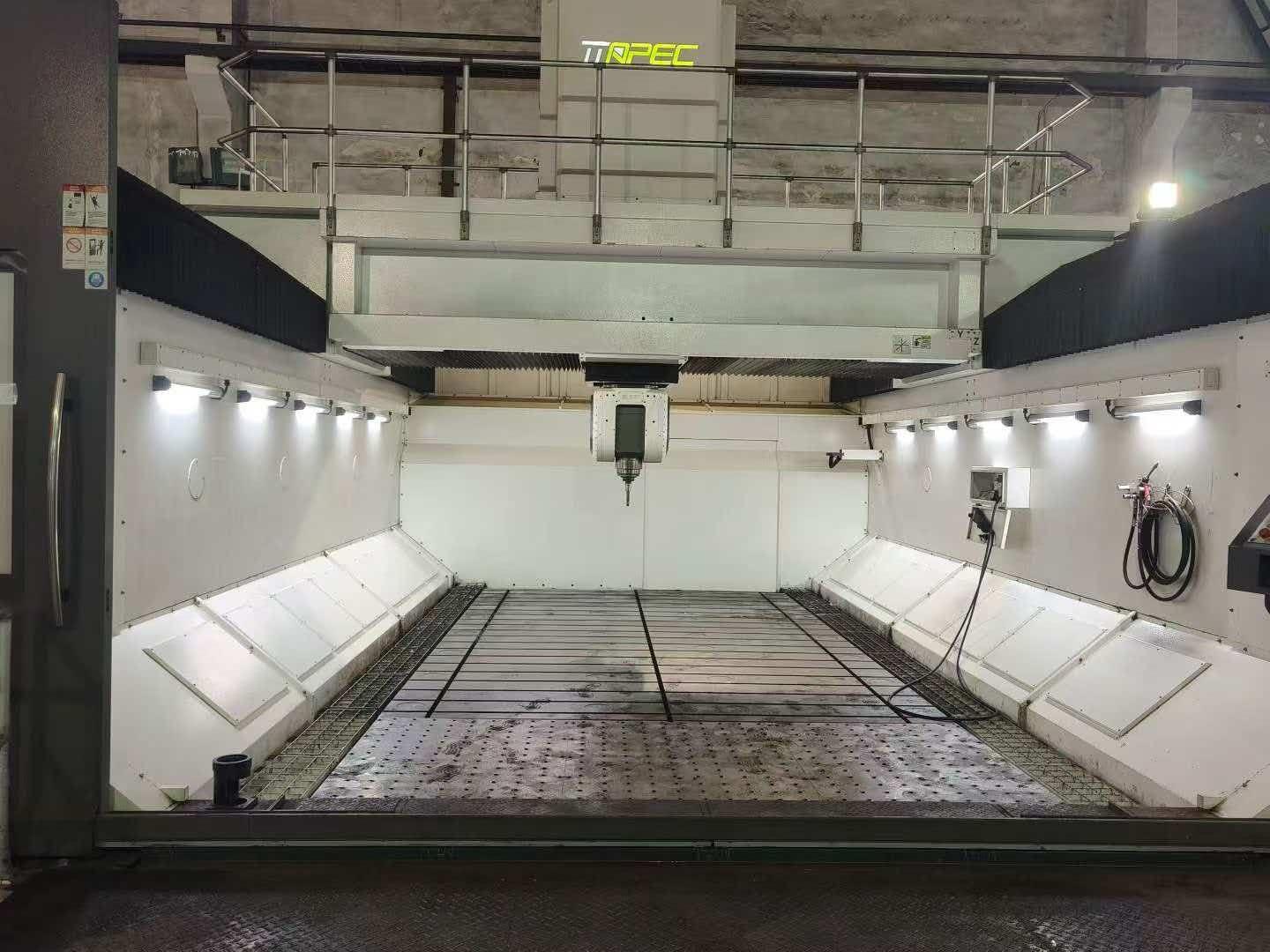

2. 工作台规格 (Table)
工作台尺寸 (长 × 宽)：5,000 × 3,000 mm
工作台负载：8 T/m²
工作台T型槽 (槽宽 × 间距)：28 × 200 mm
工作台中心键槽 (X/Y中心各一条)：28 × 15 mm
3. 进给与主轴 (Traverse & Spindle)
快速进给 (Rapid feed rate)：X/Y/Z = 60 m/min
主轴锥度：HSK100A
主轴转速：15,000 rpm
主轴功率 (S1/S6)：25 / 30 kW
主轴扭矩 (S1/S6)：119 / 143 Nm

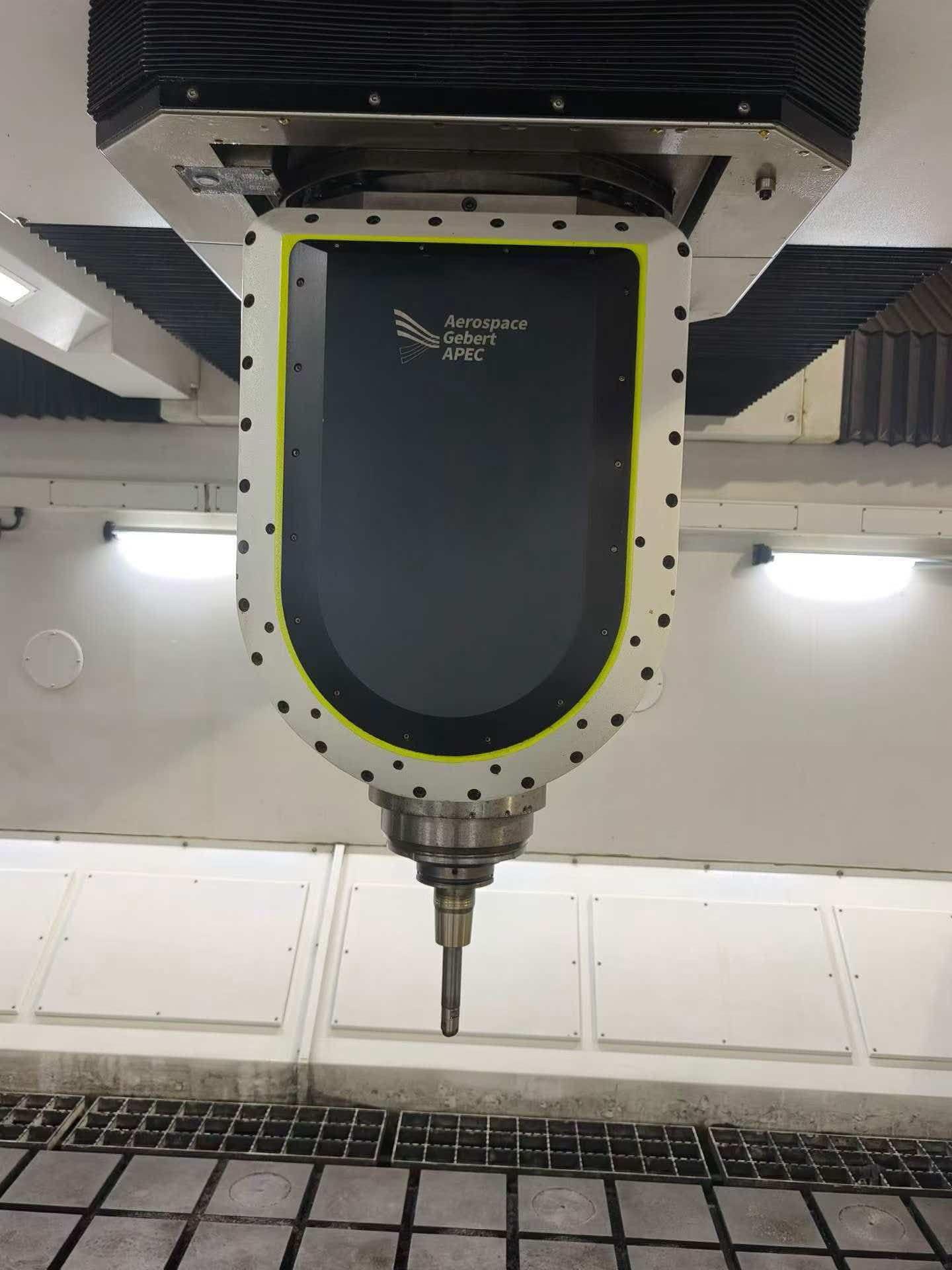

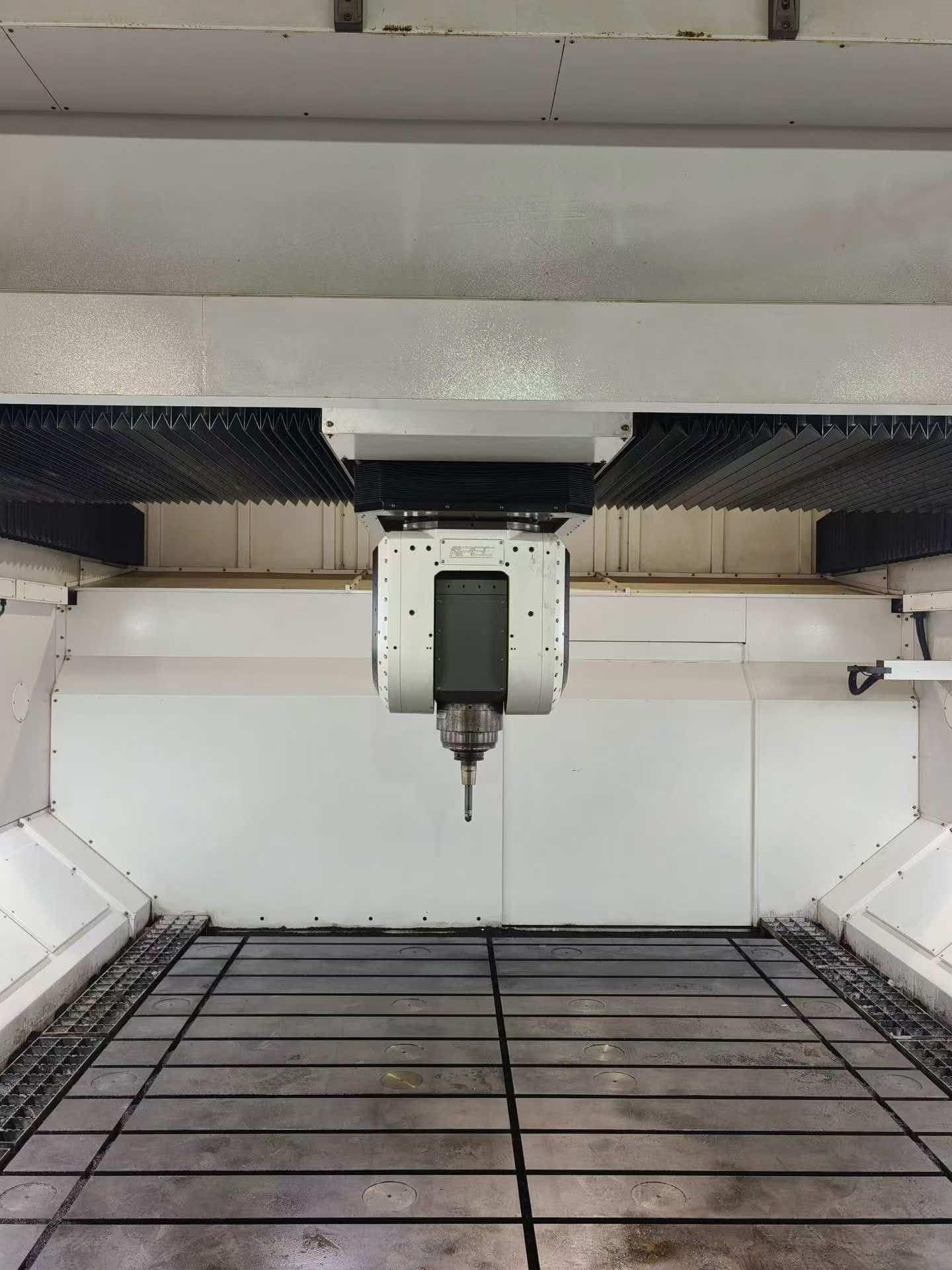

4. 五轴头规格 (2-axis milling head)
最大回转速度 (B/C轴)：B=60 rpm, C=60 rpm
最大回转扭矩 (S1/S6)：B=1,192 / 1,980 Nm, C=1,050 / 1,740 Nm
锁紧扭矩：B=4,000 Nm, C=4,000 Nm
回转角度：B=±120°, C=±360°
回转定位重复精度：< 0.006 / 2M
5. 自动换刀装置 (ATC)
刀把型式：HSK100A
刀具数：20把
最大刀长：300 mm
最大刀径-邻近刀具：Ø150 mm
最大刀径-无邻近刀具：Ø180 mm
最大刀重：15 Kg
6. 精度 (Accuracy)
定位精度 (VDI/DGQ3441)：X/Y=0.025, Y=0.012, Z=0.010 mm
重复精度 (VDI/DGQ3441)：X/Y=0.012, Y=0.008, Z=0.008 mm
圆度测试 (Ball-Bar Test)：XY=0.015, XZ=0.025, YZ=0.025 mm
主轴端5轴测圆精度 (5-axis TCPM)：±0.03 mm
