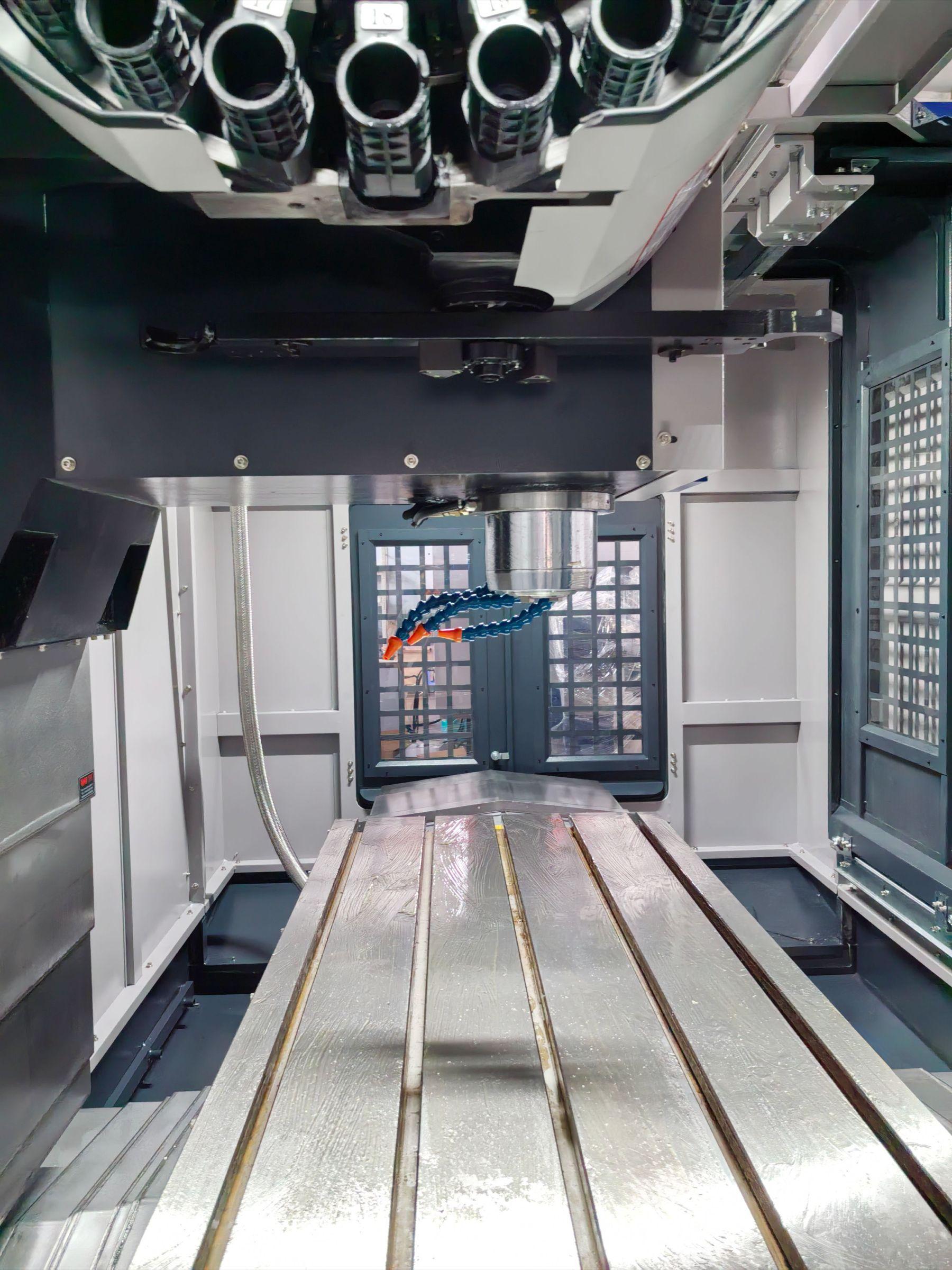

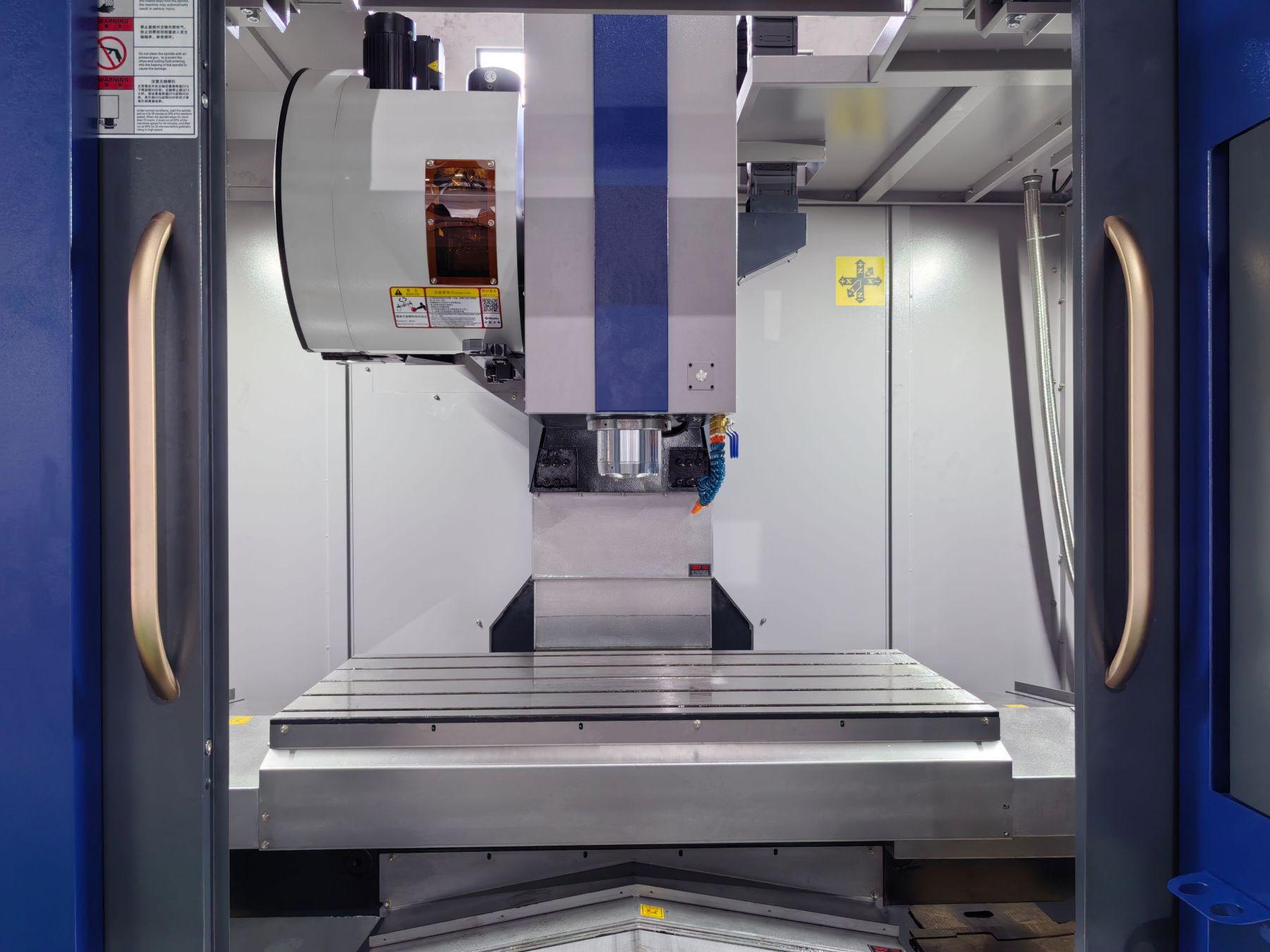

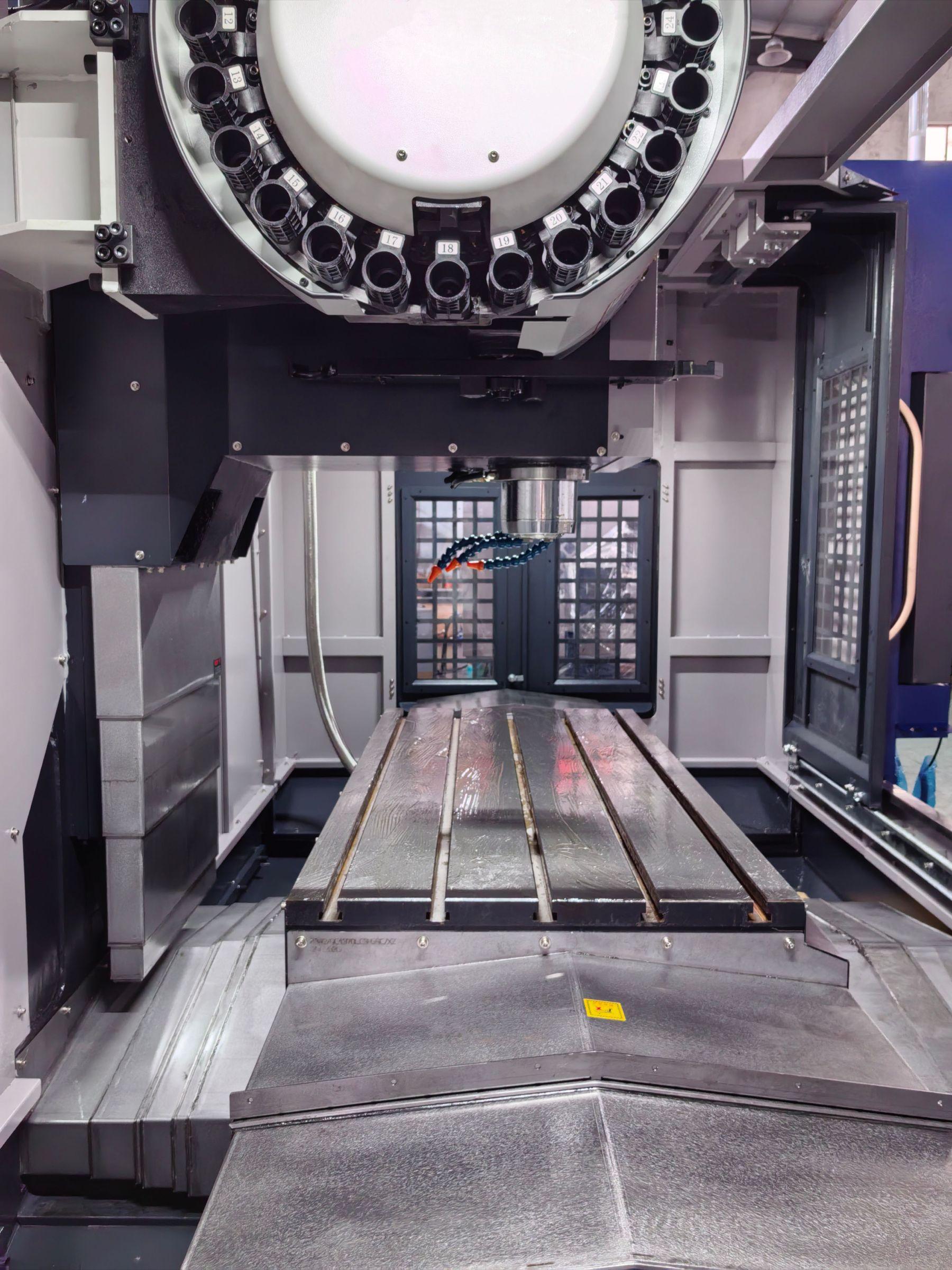

工作台 Table
工作台面积: 1400×700mm
T型槽（槽数×宽度）: 5×18*120mm
工作台最大负荷: 900kg
行程 Stroke
左右行程 (X): 1300mm
前后行程 (Y): 700mm
主轴头上下行程 (Z): 600mm
主轴鼻端至工作台面距离: 120-720mm
主轴中心至机柱前面距离: 797mm

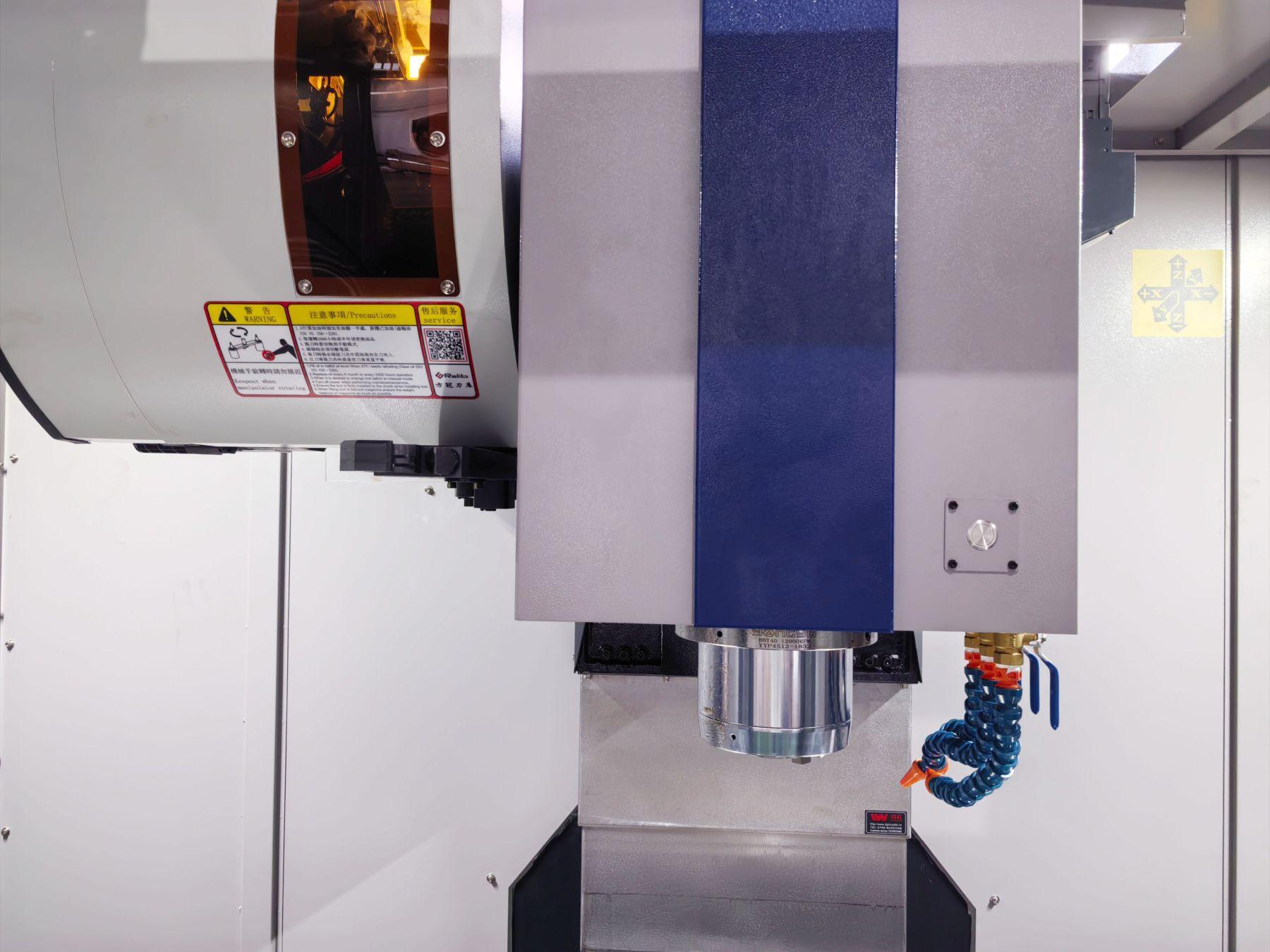

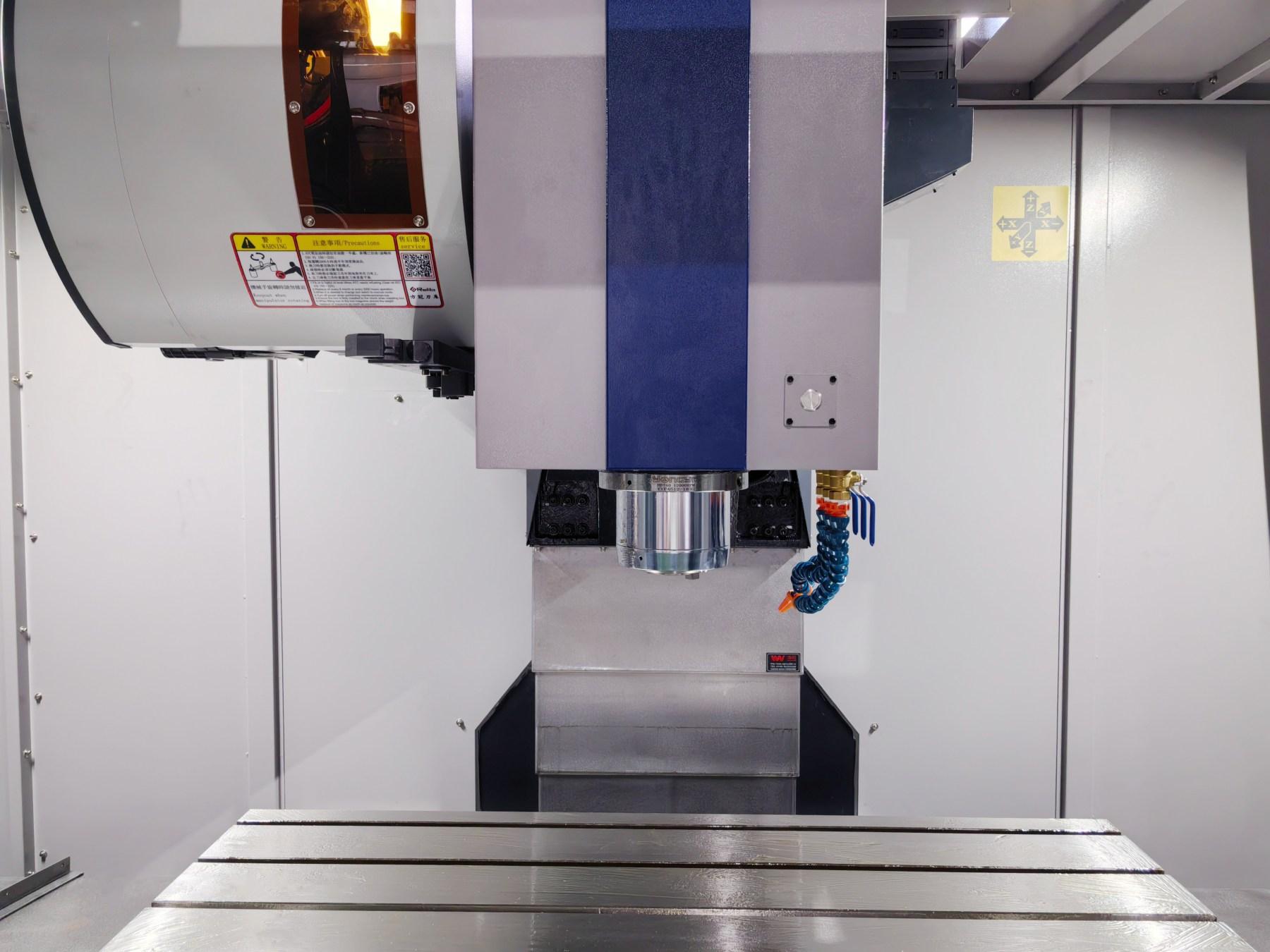

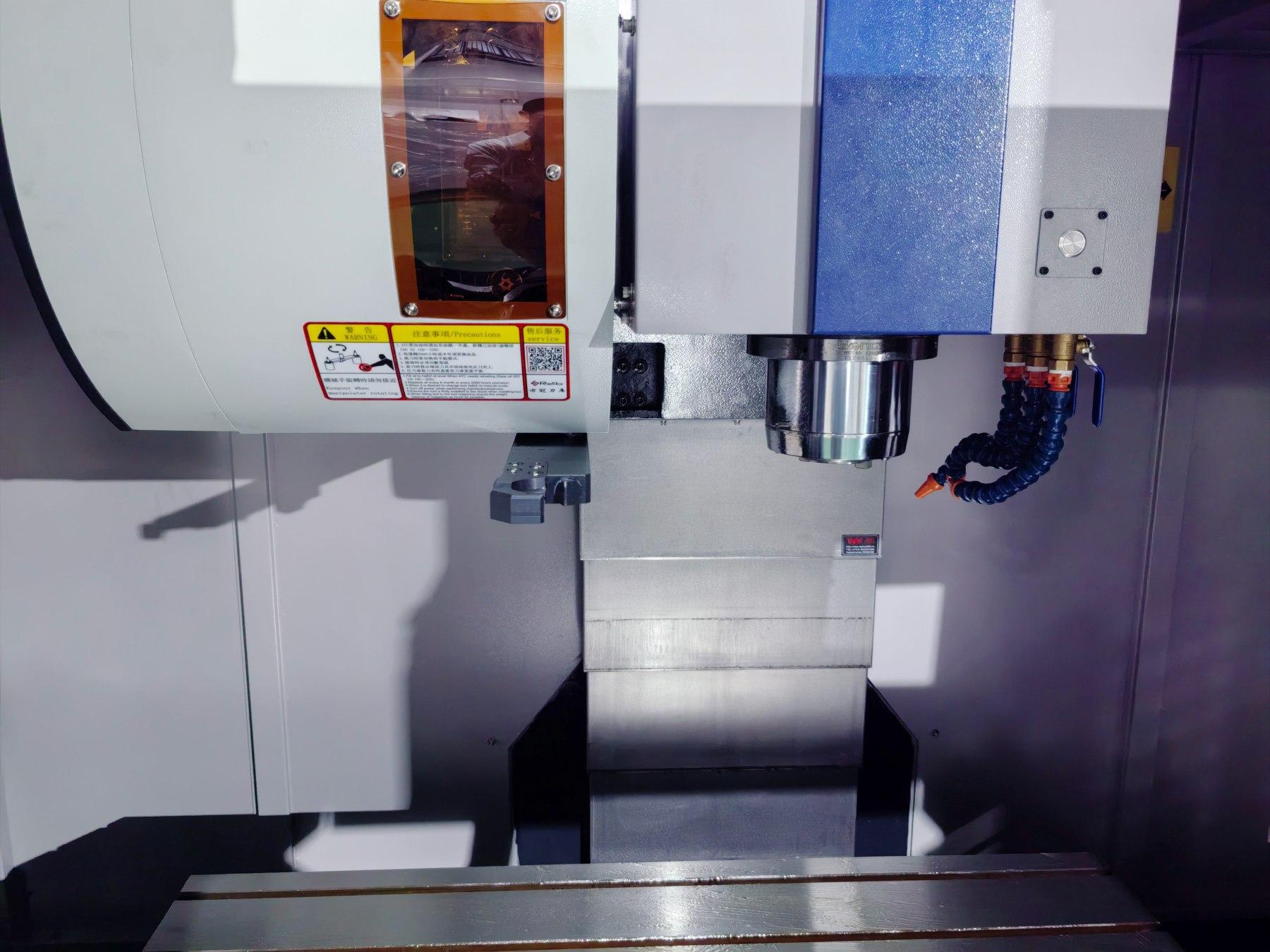

主轴 Spindle
主轴端孔锥度: BT40/150
最高主轴转速: 12000rpm
驱动结构: 直联式 Direct-driven
进给 Feed
切削进给: 1-10000mm/min
快移速度: X/Y/Z:36m/min

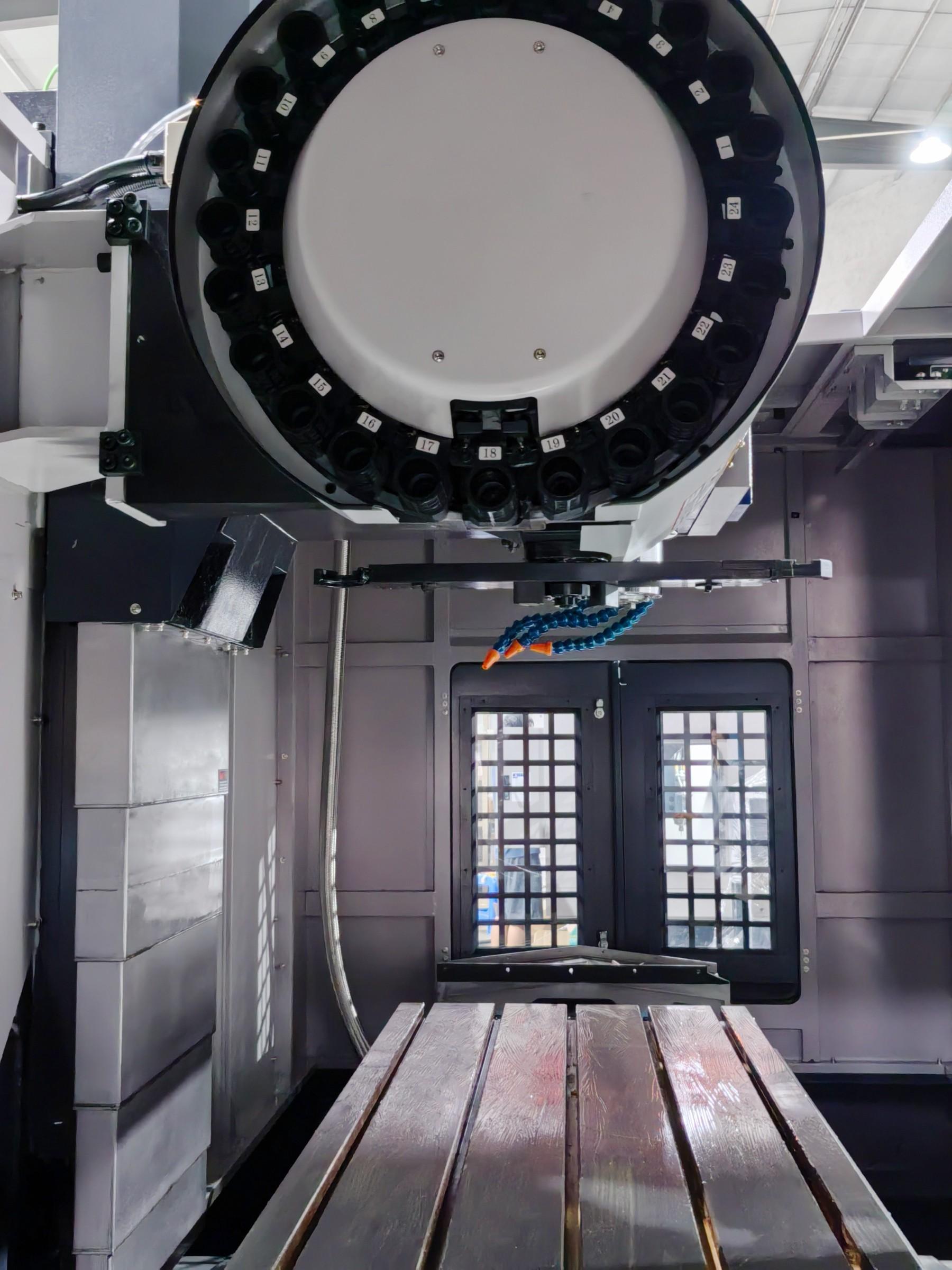

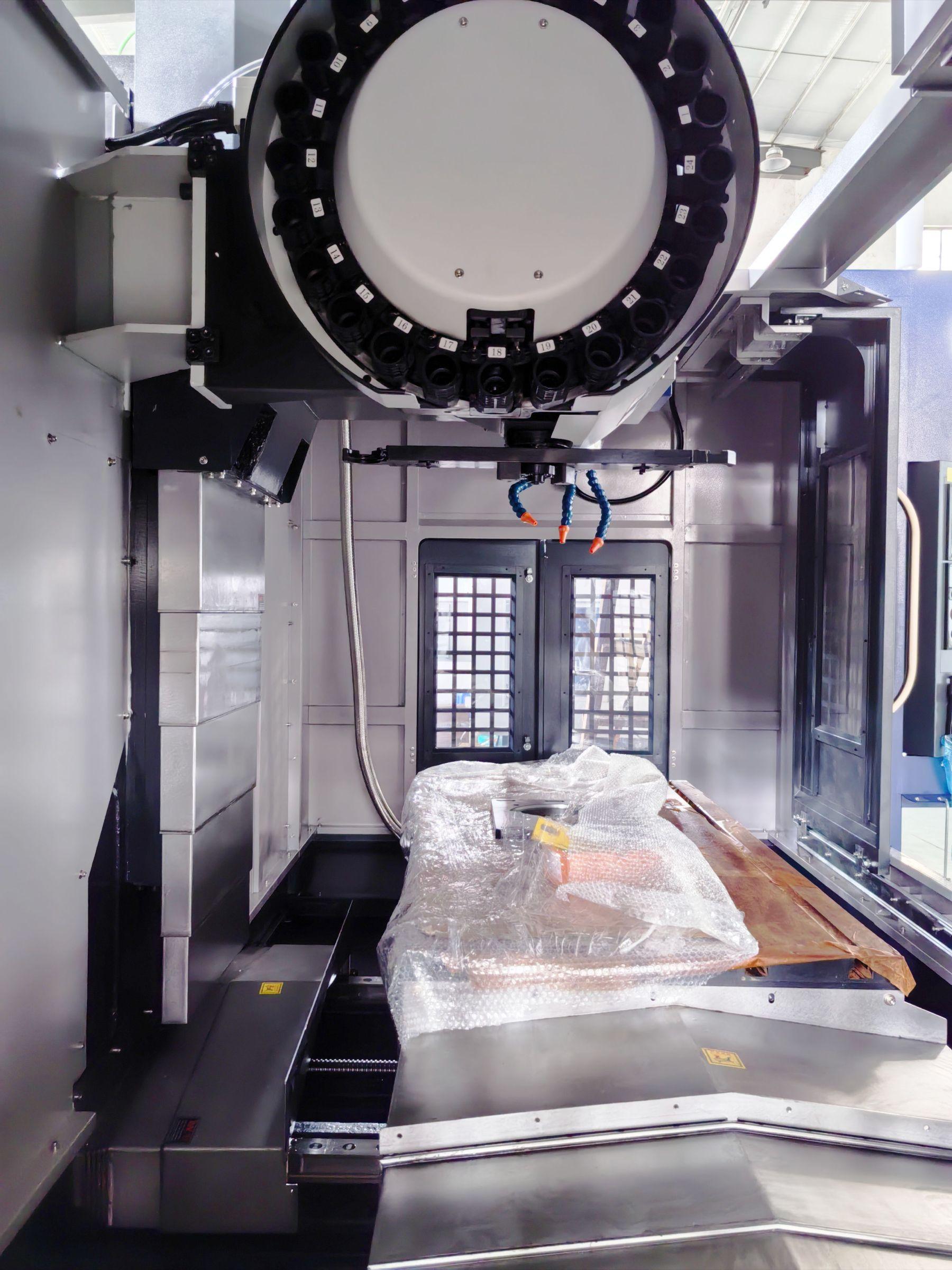

自动换刀装置ATC (Automatic Tool Changer)
刀把型式: BT40
刀具储藏容量: -
马达 Motor
主轴驱动马达: bipl2/10000
驱动马达X, Y, Z轴: biš22/3000*2+biš22B/3000
导轨结构 Guideway Structure
X, Y轴: 滚柱线轨 Roller linear guide
Z轴: 滚柱线轨 Roller linear guide
机械重量、占地 Machine Weight & Dimensions
占地面积: 3300×2600×2700mm
机器重量: 8000kg
精度 Accuracy
定位精度: ±0.005mm
重复精度: ±0.005mm
电力、空压需求 Power & Air Requirements
电力要求: 35KVA
空压需求: 0.6-0.8Mpa
